Os fusíveis protegem o sistema eléctrico de um veículo contra danos causados por uma sobrecarga eléctrica.
Este veículo tem 2 (ou 3) painéis de fusíveis, um no suporte do painel lateral do condutor, outro no compartimento do motor, perto da bateria.
Se um dos acessórios, luzes ou comandos do veículo não funcionar, inspeccione o fusível do respectivo circuito. Se encontrar um fusível fundido, o elemento dentro do fusível estará derretido.
Se o sistema eléctrico não funcionar, comece por inspeccionar o painel de fusíveis do lado do condutor. Antes de substituir um fusível fundido, desligue o motor e todos os interruptores e depois desligue o cabo negativo da bateria. Substitua sempre um fusível fundido por outro com a mesma classificação calorífica.
Se o fusível de substituição se fundir, é sinal de que existe um problema eléctrico. Evite utilizar o sistema afectado e e contacte imediatamente um Reparador Autorizado HYUNDAI.
Informações

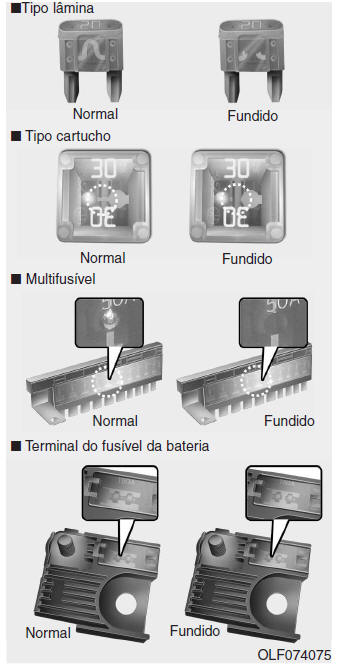

São utilizados quatro tipos de fusíveis: do tipo lâmina para amperagens mais baixas, do tipo cartucho e do tipo multifusível para amperagens mais elevadas.
| AVISO Substituição do fusível
|
NOTA
Não utilize uma chave de fendas ou outro objecto metálico para remover fusíveis. Pode causar um curto-circuito e danificar o sistema.
NOTA
- Quando substituir um fusível
queimado ou relé por um novo,
assegurar que o novo fusível ou
relé fica corretamente encaixado.
O procedimento incorreto pode provocar danos nos cabos e no sistema elétrico e ser a causa de um possível incêndio.
- Não substituir fusíveis, relés ou terminais que estejam fixados com parafusos ou porcas. Se os fusíveis, relés ou terminais não foram corretamente apertados pode existir possibilidade de risco de incêndio. Se os fusíveis, relés e terminais cavilhas ou porcas estiverem fundidos, recomendamos que consulte um concessionário HYUNDAI.
- Não introduzir qualquer outro
objeto, exemplo chave de fendas
ou um arame, exceto fusíveis
ou relés dentro dos terminais.
Pode causar falha de contato e consequentemente mau funcionamento do sistema.

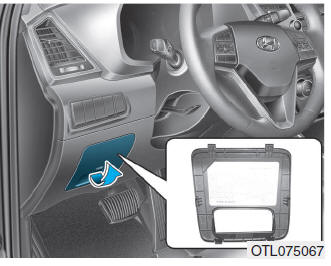

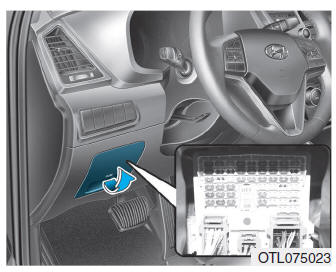

Substituição no painel de fusíveis interior
1. Desligue o motor e todos os outros interruptores.
2. Abra a tampa do painel de fusíveis.
3. Tire o fusível suspeito para fora, utilizando a ferramenta de remoção existente no painel de fusíveis do compartimento do motor.
4. Inspeccione o fusível removido e substitua-o se estiver fundido.
5. Coloque um novo fusível com a mesma classificação calorífica e certifica-se de que fica bem fixo pelos prendedores.
Se encaixar com dificuldade, recomendamos consultar um concessionário autorizado HYUNDAI.
Informações
Se não tiver um fusível sobresselente, utilize um fusível com a mesma classificação calorífica de um circuito desnecessário para fazer funcionar o veículo, por exemplo, o fusível do isqueiro.
Se os faróis ou outros componentes eléctricos não funcionarem e os fusíveis estiverem em bom estado, inspeccione o painel de fusíveis do compartimento do motor. Se um fusível estiver fundido, tem que ser substituído por outro com a mesma capacidade.

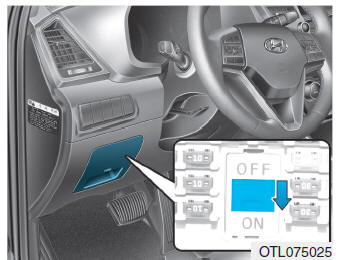

Interruptor de fusível
Coloque sempre o interruptor de modo na posição ON.
Se colocar o interruptor na posição OFF, alguns elementos como o sistema de áudio e o relógio digital terão que ser reconfigurados e a chave inteligente pode não funcionar corretamente.
Informações

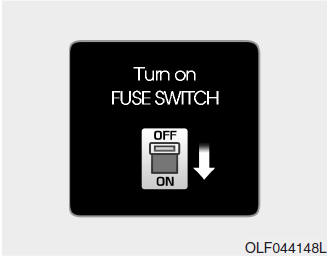

Se o interruptor dos fusíveis estiver desligado (OFF), surge a mensagem acima.
NOTA
- Quando conduzir o veículo, mantenha sempre o interruptor do fusível na posição ON.
- Coloque o interruptor dos fusíveis na posição OFF quando o veículo estiver estacionado durante mais de um mês para não descarregar a bateria.
- Não manipule repetidamente o interruptor dos fusíveis. O interruptor dos fusíveis pode gastar-se.

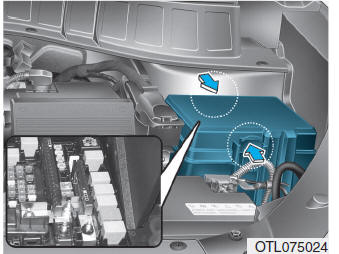

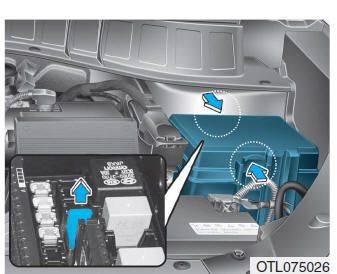

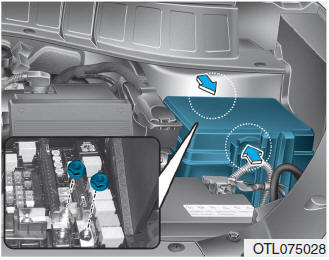

Substituição no painel de fusíveis do compartimento do motor
1. Desligue a ignição e todos os outros comandos e interruptores.
2. Desligue o motor.
3. Retire a tampa do painel de fusíveis carregando na patilha e puxando-a para cima.
4. Inspeccione o fusível removido e substitua-o se estiver fundido.
Para remover ou colocar o fusível, utilize o saca-fusíveis do painel do compartimento do motor.
5. Coloque um novo fusível com a mesma classificação calorífica e certifica-se de que fica bem fixo pelos prendedores. Se encaixar com dificuldade, recomendamos consultar um concessionário autorizado HYUNDAI.
NOTA
Depois de inspeccionar o painel de fusíveis do compartimento do motor, coloque e fixe bem a tampa do painel. Caso contrário, podem ocorrer falhas eléctricas devido à entrada de água no painel.
Fusível principal
Se o sistema elétrico não funcionar, apesar do fusível do painel do compartimento do motor e do fusível internos não estarem fundidos, é possível que o fusível principal esteja fundido.
O fusível principal est á ligado a outras componentes e sistemas.
Recomendamos que contacte um concessionário HYUNDAI.

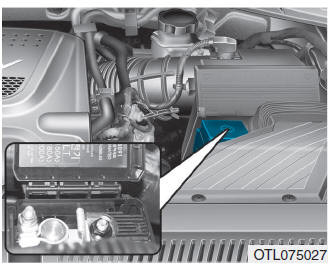

Multifusível
Se o multifusível fundir, pode ser removido da seguinte forma:
1. Desligue o cabo negativo da bateria.
2. Retire os parafusos conforme a imagem acima.
3. Substitua o fusível por um novo com a mesma classificação calorífica.
4. Reinstale pela ordem inversa da remoção.
Informações
Se o multifusível estiver fundido, recomendamos que contacte um concessionário HYUNDAI.
Descrição do painel de fusíveis/relés

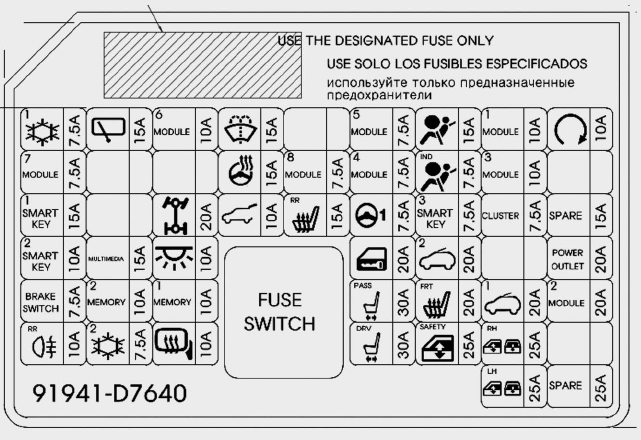

Painel de fusíveis do lado do condutor
O nome e a capacidade dos fusíveis/ relés são indicados na etiqueta colocada na parte interior da tampa do painel de fusíveis/relés.
Informações
Nem todas as descrições dos painéis de fusíveis deste manual poderão ser aplicáveis ao seu veículo. As descrições são as correctas no momento da impressão. Ao inspeccionar um painel de fusíveis do seu veículo, consulte a respectiva etiqueta.

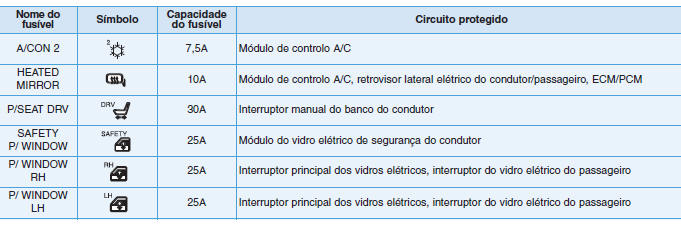

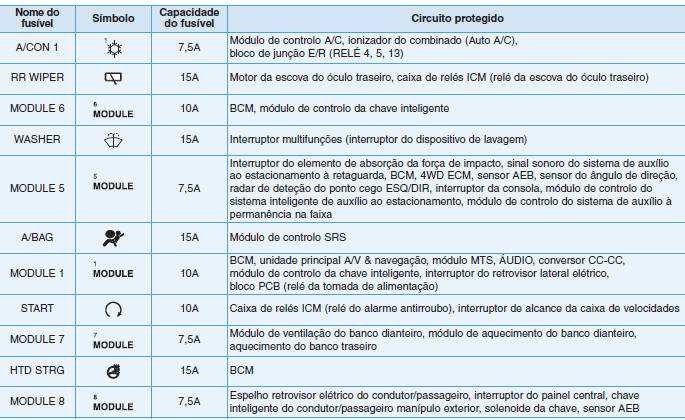

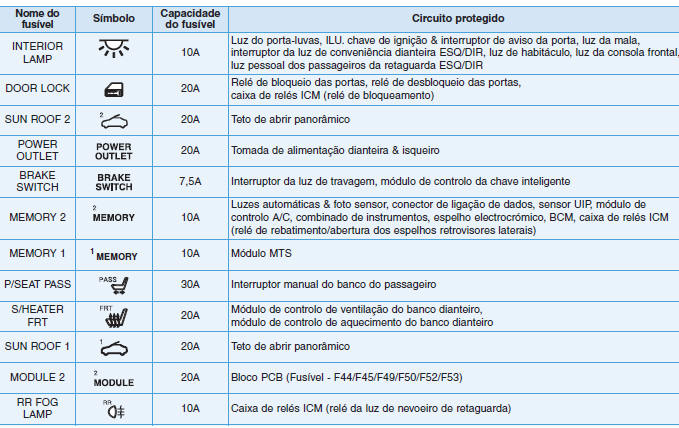

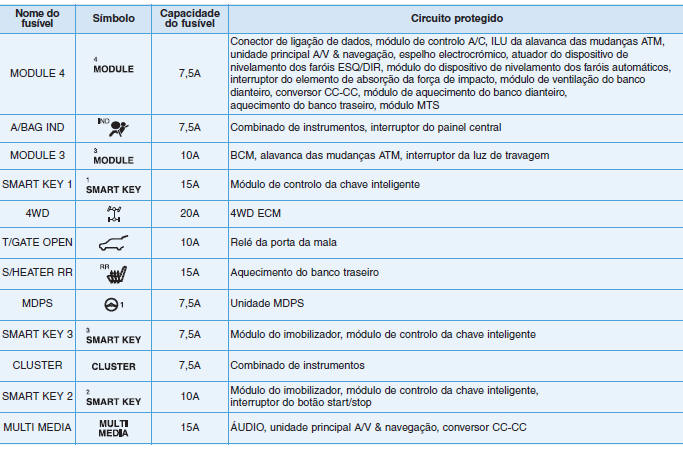

Painel de fusíveis do lado do condutor
Painel de fusíveis do lado do condutor
Painel de fusíveis do lado do condutor

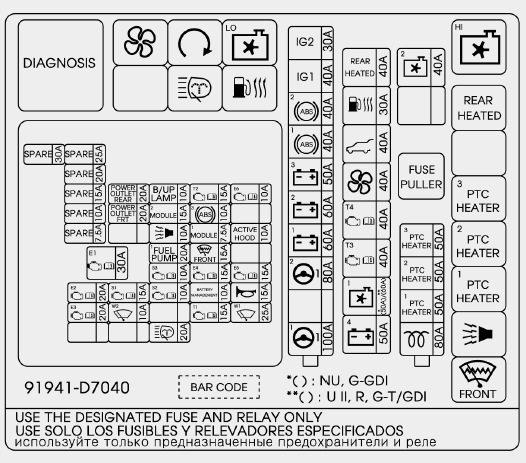

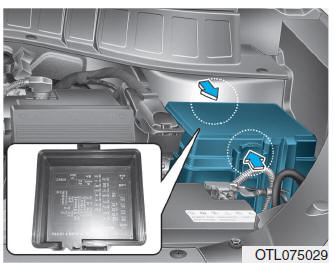

Painel de fusíveis compartimento do motor
O nome e a capacidade dos fusíveis/ relés são indicados na etiqueta colocada na parte interior da tampa do painel de fusíveis/relés.
Informações
Nem todas as descrições dos painéis de fusíveis deste manual poderão ser aplicáveis ao seu veículo. As descrições são as correctas no momento da impressão. Ao inspeccionar um painel de fusíveis do seu veículo, consulte a respectiva etiqueta.

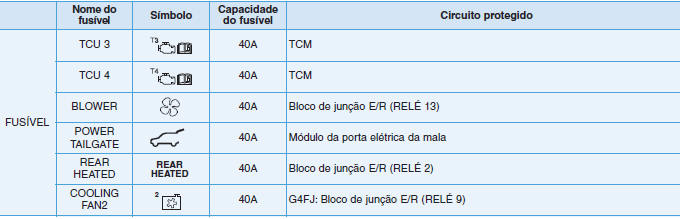

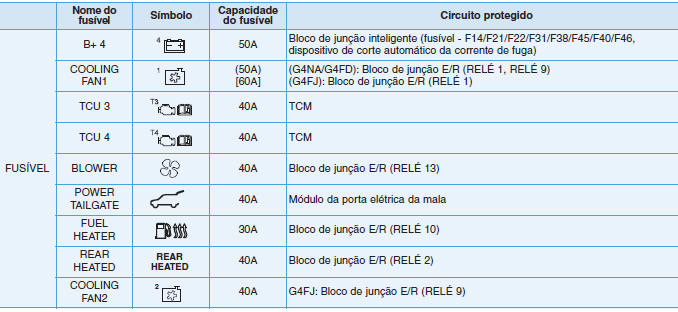

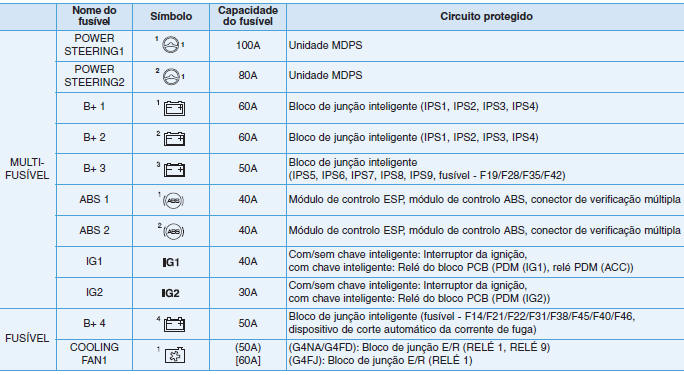

Painel de fusíveis principal no compartimento do motor (Motor a gasolina)
Painel de fusíveis principal no compartimento do motor (Motor a gasolina)

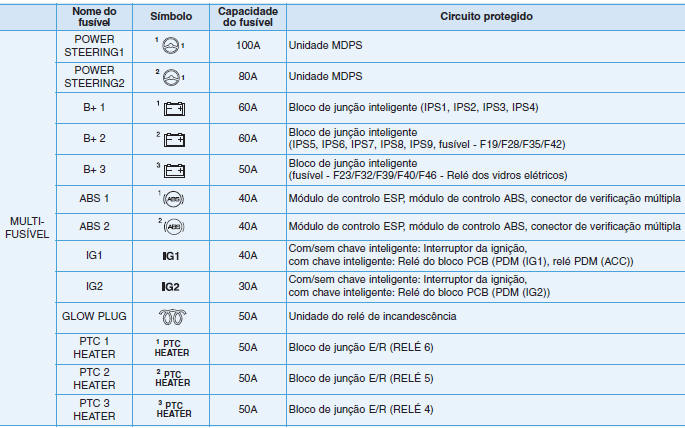

Painel de fusíveis principal no compartimento do motor (Motor diesel)
Painel de fusíveis principal no compartimento do motor (Motor diesel)
