Ford Kuga - Manual de Instruções > Câmara de marcha-atrás
|
CUIDADO: O sistema da câmara de marcha-atrás é um
dispositivo suplementar de auxílio à marcha-atrás, o qual obriga, ainda
assim, o condutor a utilizá-lo em conjunto com os retrovisores

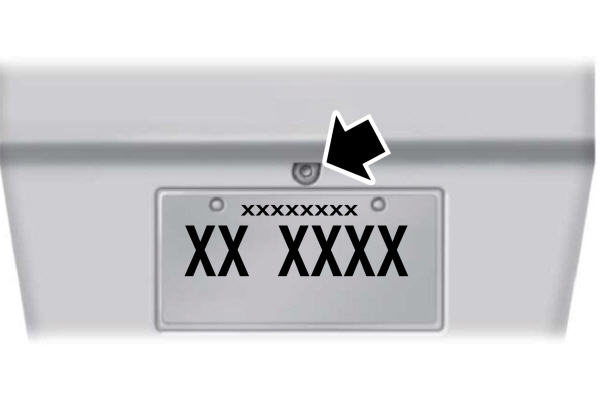

interiores e exteriores para obter máxima abrangência.O sistema da câmara de marcha-atrás fornece uma imagem de vídeo da área na traseira do veículo.
Quando em funcionamento, aparecem no ecrã linhas que representam a trajetória do veículo e a distância aproximada em relação a objetos atrás do veículo.
.jpg)
Utilização do sistema da câmara de marcha-atrás
O sistema da câmara de marcha-atrás apresenta o que se encontra na traseira do veículo quando coloca a transmissão em marcha-atrás (R).Nota: O sistema de deteção de marcha-atrás não é eficaz a velocidades superiores a 10 km/h e pode não detetar determinados objetos em movimento ou angulares.

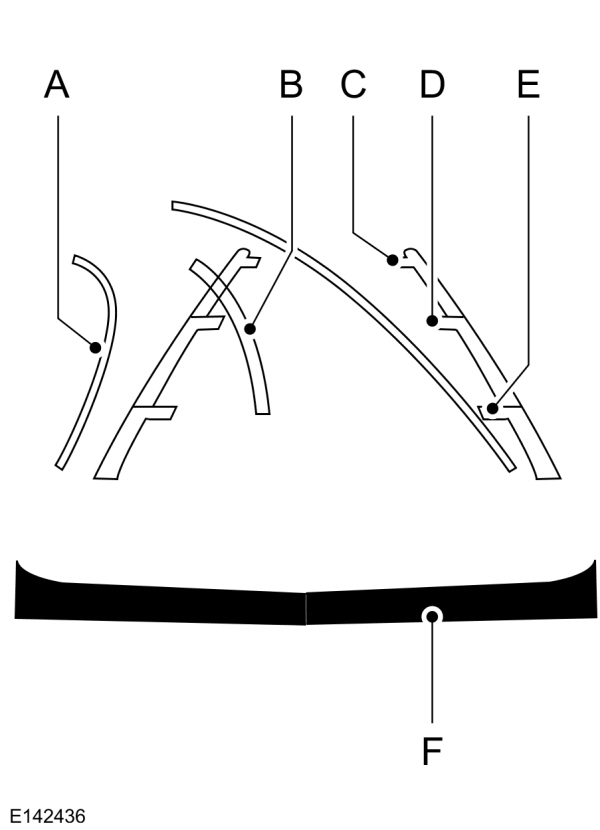

O sistema utiliza três tipos de orientações para o ajudar a ver o que se encontra atrás do veículo:- Linhas de orientação ativas: apresentam a trajetória pretendida do veículo durante a manobra de marcha-atrás.
- Linhas de orientação fixas: apresentam o trajeto real do veículo enquanto recua em linha reta. Tal pode ser útil ao recuar para um lugar de estacionamento ou ao alinhar o veículo com outro objeto na traseira.
- Linha central: ajuda a alinhar o centro do veículo com um objeto (por exemplo, um atrelado).
Nota: Ao rebocar, a câmara apenas vê o que é rebocado. Isto poderá não fornecer uma cobertura adequada conforme acontece durante um funcionamento normal e alguns objetos poderão não ser vistos. Em alguns veículos, as linhas de orientação poderão desaparecer assim que ligar a ficha do reboque do atrelado.
A câmara poderá não funcionar corretamente nas seguintes condições:- À noite ou em zonas escuras se uma ou ambas as luzes de marcha atrás não estiverem a funcionar.
- Se lama, água ou outros resíduos obstruírem a vista da câmara. Limpe a lente com um pano suave que não largue pelo e com um produto de limpeza não abrasivo.
- Se a traseira do veículo tiver sofrido um impacto ou danos, originando o desalinhamento da câmara.
Nota: As linhas de orientação ativas apenas estão disponíveis quando a transmissão se encontra em marcha-atrás (R).
Nota: Após um corte da bateria, as linhas de orientação ativas poderão não estar funcionais até que o veículo seja conduzido uma pequena distância e ultrapasse uma velocidade de 20 km/h.
.jpg)
|
As linhas de orientação ativas apenas são apresentadas com as linhas de orientação fixas. Para utilizar as linhas de orientação activas, rode o volante de modo a apontar as linhas de orientação no sentido da trajectória pretendida. Se mudar a posição do volante enquanto efetua marcha-atrás, o veículo poderá desviar-se da trajetória original pretendida.
As linhas de orientação activas e fixas escurecem e iluminam-se consoante a posição do volante. As linhas de orientação ativas não são apresentadas quando o volante está numa posição a direito.
Tenha sempre cuidado ao efetuar marcha-atrás. Os objetos na zona vermelha são os que se encontram mais perto do veículo e os objetos na zona verde são os que se encontram mais afastados. Os objetos estão mais próximos do veículo à medida que passam da zona verde para a zona amarela ou vermelha. Utilize os retrovisores, incluindo os laterais, para obter uma melhor cobertura em ambos os lados e na traseira do veículo.Zoom manual
|
Nota: O zoom manual apenas está disponível quando a transmissão se encontra em marcha-atrás (R).
Nota: Quando o zoom manual é ativado, apenas é apresentada a linha central.As definições selecionáveis para esta funcionalidade são Zoom in (+) e Zoom out (-). Prima o símbolo no ecrã da câmara para alterar a vista. A predefinição é Zoom OFF.
Isto permite obter uma visualização mais próxima de um objeto atrás do veículo. A imagem ampliada mantém o para-choques visível como referência. O zoom apenas estará ativo enquanto a transmissão estiver em marcha-atrás (R).Definições do sistema da câmara
É possível aceder às definições do sistema da câmara de marcha-atrás através do ecrã do visor.Indicador de distância do obstáculo
.jpg)
O sistema utiliza realces vermelhos, amarelos e verdes que são apresentados na parte superior da imagem de vídeo quando um dos sistemas de deteção deteta um objeto.
Atraso da câmara traseiraAs definições selecionáveis para esta funcionalidade são LIGADO e DESLIGADO.
A predefinição do atraso da câmara de marcha-atrás é DESLIGADO.Ao remover a transmissão da posição de marcha-atrás (R) e colocá-la em qualquer posição que não a de estacionamento (P) com o Modo de retardamento LIGADO, a imagem da câmara permanece no visor até:
- A velocidade do veículo aumentar suficientemente.
- A transmissão do veículo ser colocada na posição de estacionamento (P) em veículos com transmissão automática.
- O travão de mão ser acionado em veículos com transmissão manual.
