Sistema inteligente de auxílio ao estacionamento (SPAS)

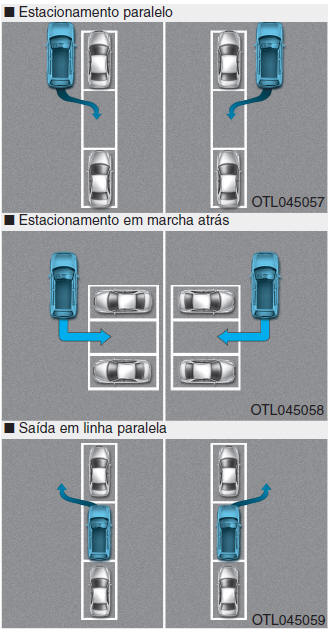

O sistema ajuda-o a estacionar o seu veículo no meio ou atrás de veículos estacionados. Use o sistema se todas as condições a seguir indicadas estiverem presentes.

  • Se o espaço para estacionamento for em linha recta
  • Quando é necessário estacionar em paralelo ou em marcha atrás (perpendicular)
  • Se houver um veículo estacionado
  • Se houver espaço suficiente para manobrar o veículo

Condições não-operacionais

Nunca use o sistema inteligente de auxílio ao estacionamento nas seguintes condições:

  • Num espaço curvo para estacionamento
  • Num espaço diagonal para estacionamento
  • Em estradas inclinadas
  • Em estradas com lombas
  • Em estradas de piso escorregadio ou irregular
  • Na presença de um veículo com cargas mais largas ou mais compridas do que o veículo
  • Quando se encontram estacionados no local veículos de grandes dimensões, como autocarros ou camiões
  • Quando se encontra estacionada no local uma moto ou bicicleta
  • Em condições de queda intensa de neve ou chuva
  • Quando há rajadas de vento
  • Quando há uma forte luminosidade solar ou quando o tempo está muito frio
  • Quando existe um poste circular ou estreito, ou um poste rodeado de objetos como um extintor de incêndio, etc.
  • Quando existe um obstáculo como um contentor de lixo, bicicleta, carrinho de compras, etc.
  • Quando o veículo está equipado com correntes de neve ou pneu sobresselente
  • Quando a pressão dos pneus é inferior ou superior à pressão normal dos pneus
  • Quando existe um reboque atrelado ao veículo
  • Quando o sensor está incorretamente posicionado na sequência de um impacto contra o para-choques.
  • Quando o sensor está tapado com substâncias estranhas, como neve ou água.
  • Quando existe humidade congelada sobre o sensor
  • Se tiver sido instalado de um acessório instalado na área de deteção dos sensores (tais como um suporte para a chapa de matrícula)
  • Quando o veículo está equipado com uma jante de dimensão não autorizada
  • Quando há um problema com o alinhamento das rodas
  • Quando o veículo está muito inclinado para um dos lados
  • Quando existe interferência ultrassónica proveniente de outros veículos, como por exemplo sons de buzina, ruído do motor de motos, ruído dos travões pneumáticos de veículos pesados e quando está a funcionar o sistema de auxílio ao estacionamento de outros veí culos.
AVISO

Nas condições a seguir indicadas, se utilizar o sistema inteligente de auxílio ao estacionamento, pode deparar-se com uma situação inesperada capaz de resultar em ferimentos graves.

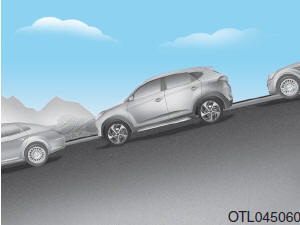

1. Estacionamento em plano inclinado

Sistema inteligente de auxílio ao estacionamento (SPAS)

Ao estacionar em plano inclinado, o condutor precisa de jogar com os pedais do acelerador e do travão. Se o condutor não for capaz de controlar os pedais, pode ocorrer um acidente.

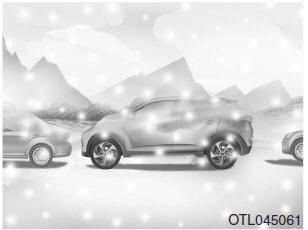

2.Estacionamento numa zona coberta de neve

Sistema inteligente de auxílio ao estacionamento (SPAS)

A neve pode afectar o funcionamento dos sensores e o sistema pode ser cancelado se durante as manobras de estacionamento o piso se revelar escorregadio. Além disso, se o condutor não estiver habituado a usar os pedais do acelerador e do travão, pode ocorrer um acidente.

3. Espaço de estacionamento apertado

Sistema inteligente de auxílio ao estacionamento (SPAS)

Quando o espaço não é suficiente, a função de busca pode não funcionar. Mesmo que o sistema detecte a existência de espaço para estacionar, tenha cuidado.

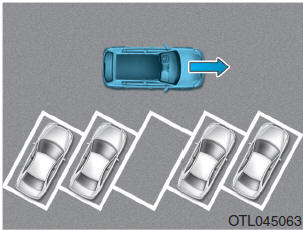

4. Estacionamento em diagonal

Sistema inteligente de auxílio ao estacionamento (SPAS)

O sistema é um apoio para estacionamento paralelo ou perpendicular. Não se aplica ao estacionamento em linha diagonal. Mesmo que o espaço seja suficiente para o carro entrar, n ão recorra ao sistema inteligente de auxílio ao estacionamento. O sistema tenta realizar manobras de estacionamento paralelo ou em marcha atrás (perpendicular).

5. Estacionamento numa rua com piso irregular

Sistema inteligente de auxílio ao estacionamento (SPAS)

Quando o veículo é estacionado numa rua com piso irregular, o condutor tem que controlar correctamente os pedais (acelerador ou travão).

Caso contrário, o sistema pode desligar-se se o veículo derrapar ou ocorrer um acidente.

6. Estacionamento atrás de um camião

Sistema inteligente de auxílio ao estacionamento (SPAS)

Pode ocorrer um acidente se estacionar atrás de um veículo mais alto do que o seu. Por exemplo, autocarro, camião, etc.

Não fique limitado apenas ao sistema de assistência ao estacionamento inteligente.

7. Existência de um obstáculo no espaço de estacionamento

Sistema inteligente de auxílio ao estacionamento (SPAS)

Um obstáculo tal como um pilar pode interferir com o sistema principalmente quando procura um lugar de estacionamento. O sistema não deteta o lugar disponível no parque de estacionamento.

8. Deixar um espaço no estacionamento perto da parede

Sistema inteligente de auxílio ao estacionamento (SPAS)

Quando sai dum lugar de estacionamento com uma parede, é possível que o sistema não funcione adequadamente.

Quando sair dum lugar de estacionamento igual ao apresentado na figura em cima, o condutor deve prestar atenção aos obstáculos durante a manobra.

Como funciona o sistema (Modo de Estacionamento)

1. Ative o sistema inteligente de auxílio ao estacionamento.

O seletor das mudanças deve ser colocado na posição D (Condução) ou N (Neutro, ou ponto morto).

2. Selecione o modo de estacionamento.

3. (Opcional) Procure um espaço para estacionar (vá avançando devagar).

4. (Opcional) Busca completa (busca automática através dos sensores).

5. Controlo dos movimentos do volante.

  1. Utilize a alavanca das mudanças conforme as instruções no visor LCD.
  2. Conduza devagar, aplicando o pedal do travão.

6. Estacionamento completo.

7. Se necessário, complete manualmente a manobra de estacionamento.

Se o sistema reconheceu o espaço de estacionamento antes do sistema inteligente de auxílio ao estacionamento ter sido ativado, pode avançar a partir do 4 o passo (Busca completa)

NOTA

  • Antes de ativar o sistema, verifique se as condições existentes permitem a utilização do sistema.
  • Para sua segurança, durante as manobras apoie sempre o pé sobre o pedal do travão, exceto quando for a conduzir.

Sistema inteligente de auxílio ao estacionamento (SPAS)

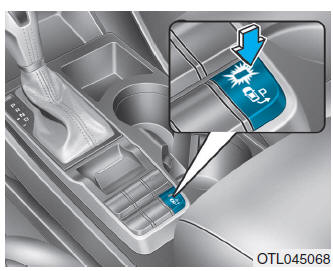

1. Activação do sistema inteligente de auxílio ao estacionamento

  • Pressione o botão do sistema inteligente de auxílio ao estacionamento (a luz indicadora do botão acende-se).
  • O sistema de auxílio ao estacionamento é activado (a luz indicadora do botão acende-se).

    Se o sistema detectar a presença de um obstáculo emite um sinal sonoro.

  • Para desligar o sistema pressione novamente o respectivo botão durante mais de 2 segundos.
  • O sistema inteligente de auxílio ao estacionamento assume por defeito a posição OFF (desligado) sempre que se liga a ignição.

Sistema inteligente de auxílio ao estacionamento (SPAS)

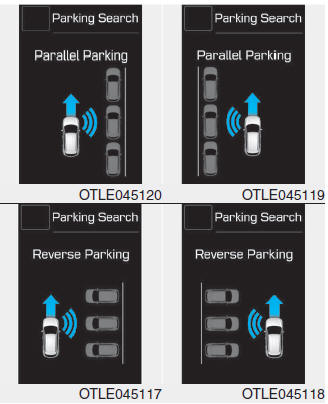

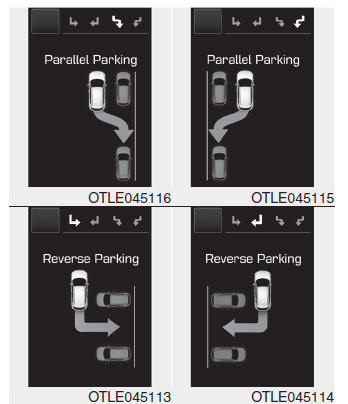

2. Selecione o modo de auxílio ao estacionamento

  • Selecione o modo de estacionamento em paralelo ou marcha atrás pressionando o botão do sistema inteligente de auxílio ao estacionamento com o seletor das mudanças na posição N (Neutro ou ponto morto) ou D (Condução) e o pedal do travão pressionado a fundo.
  • Se o sistema reconheceu já o espaço de estacionamento antes do sistema inteligente de auxílio ao estacionamento ter sido ativado, pode avançar para "Proc. Est" ou "Espaço enc.".
  • Quando o sistema de auxílio inteligente ao estacionamento é ativado, o modo de estacionamento lateral à direita é automaticamente selecionado.
  • O modo alterna entre modo lateral (dir → esq) e modo marcha atrás (dir → esq) sempre que o sistema de assistência inteligente ao estacionamento tiver sido pressionado. (para a esquerda)
  • O modo alterna entre modo lateral (esq → dir) e modo marcha atrás (esq → dir) sempre que o sistema de assistência inteligente ao estacionamento tiver sido pressionado. (com volante à direita)
  • Se pressionar novamente o botão, o sistema é desligado.

Sistema inteligente de auxílio ao estacionamento (SPAS)

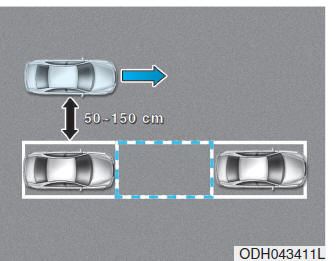

3. Procura de espaço para estacionar

  • Conduza devagar mantendo uma distância de aproximadamente 50cm~150cm relativamente aos veículos estacionados. Os sensores laterais detectam a eventual existência de espaço para estacionar.
  • Se a velocidade do veículo for superior a 20 km/h, surge uma mensagem de aviso para reduzir a velocidade.
  • Se a velocidade do veículo for superior a 30km/h (18 mph), o sistema é cancelado.

NOTA

  • Se houver muitos veículos na proximidade ligue as luzes intermitentes de emergência.
  • Se o parque de estacionamento for pequeno, conduza devagar e mais perto do espaço para estacionar.
  • A procura de espaço para estacionar só é concluída quando for detectado espaço suficiente para o efeito.

NOTA

  • Durante o processo de busca de espaço para estacionar, o sistema pode não conseguir detectar a existência desse espaço se não houver veículos estacionados, se o espaço ficar disponível depois de já ter passado ou se ficar disponível antes de ter passado por ele.
  • O sistema pode não funcionar normalmente nas seguintes situações:
    1. Quando os sensores estão congelados
    2. Quando os sensores estão sujos
    3. Em condições de neve forte ou chuva intensa
    4. Junto de um pilar ou outro objecto deste tipo

Sistema inteligente de auxílio ao estacionamento (SPAS)

NOTA

Conduza devagar mantendo uma distância de aproximadamente 50 ~ 150 cm relativamente aos automóveis estacionados. Se não mantiver esta distância, o sistema poderá não conseguir detectar o espaço para estacionar.

CUIDADO

Depois de concluída a busca de espaço para estacionar, continue a usar o sistema depois de verificar a área circundante. Verificar especialmente a distância entre o espelho retrovisor exterior e os objetos durante a utilização do sistema, de modo a prevenir acidentes causados por distração.

Sistema inteligente de auxílio ao estacionamento (SPAS)

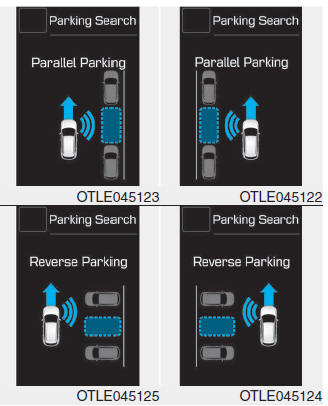

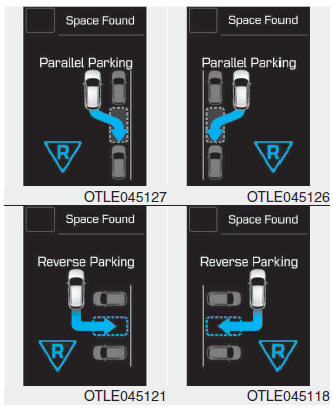

4. Reconhecimento do lugar de estacionamento

Quando encontrar o lugar de estacionamento, surge uma caixa branca conforme figura em cima.

Avance lentamente e depois surge a mensagem "Selecione R".

Sistema inteligente de auxílio ao estacionamento (SPAS)

5. Conclusão da busca

Enquanto conduz devagar, quando o sistema conclui a procura de espaço para estacionar, surge a mensagem acima ao mesmo tempo que se faz ouvir um sinal sonoro. Pare o veículo e seleccione a posição R (Marcha-atrás).

CUIDADO
  • Conduza sempre devagar com o pé sobre o pedal do travão.
  • Se não for detectado espaço suficiente, o sistema pode cancelar o seu funcionamento no passo que corresponde ao controlo dos movimentos do volante. Se o espaço não for suficiente, não estacione o veículo.

Sistema inteligente de auxílio ao estacionamento (SPAS)

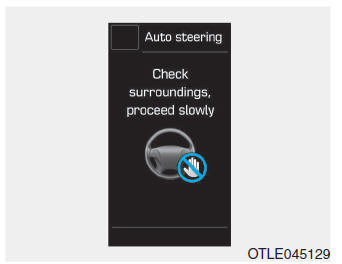

6. Controlo dos movimentos do volante

  • Se a alavanca das mudanças se encontrar na posição R (Marcha-atrás) surge a mensagem acima. Os movimentos do volante passam a ser controlados automaticamente.
  • Se agarrar firmemente no volante, quando este está a ser controlado automaticamente, o sistema desligase.
  • Se a velocidade do veículo for superior a 7 km/h o sistema também é cancelado.
AVISO

Não ponha as mãos no volante quando este está a ser automaticamente controlado.



CUIDADO
  • Conduza sempre devagar com o pé sobre o pedal do travão.
  • Antes de conduzir verifique sempre se há algum objecto junto do seu veículo.
  • Se o veículo não se mover, mesmo depois de tirar o pé do pedal do travão, carregue com cuidado no acelerador depois de verificar a zona circundante. Tenha cuidado para não ultrapassar a velocidade de 7 km/h.

Informações

Não instale quaisquer capas no volante. Poderia causar o cancelamento do sistema.

NOTA

  • Se não respeitar as instruções fornecidas, poderá não conseguir estacionar o seu carro.

    No entanto se o sinal sonoro do sistema de auxílio ao estacionamento se fizer ouvir (distância ao objecto até 30 cm: som contínuo), conduza devagar na direcção oposta à do objecto detectado depois de verificar a zona circundante.

  • Se o sinal sonoro do sistema de auxílio ao estacionamento se fizer ouvir (distância ao objecto até 30 cm: som contínuo) verifique sempre a área circundante antes de conduzir o seu veículo, pois isso significa que existe um obstáculo na proximidade do seu carro.

    Se o veículo ficar muito perto do objeto, o som de aviso não soa.

Para cancelar o sistema durante a manobra de estacionamento: Pressione e mantenha pressionado o botão do sistema de assistência inteligente ao estacionamento até cancelar o sistema.

Sistema inteligente de auxílio ao estacionamento (SPAS)

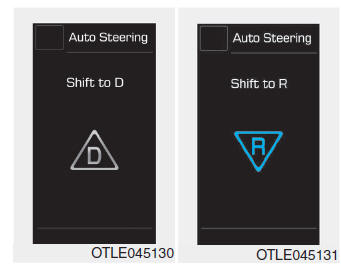

Uso das mudanças durante a fase de controlo dos movimentos do volante

Quando surge a mensagem acima juntamente com um sinal sonoro, use a alavanca das mudanças e conduza com o pé sobre o pedal do travão.

CUIDADO

Antes de tirar o pé do travão, verifique sempre a área circundante.



AVISO

Durante o estacionamento preste sempre atenção aos peões e aos outros veículos.

Sistema inteligente de auxílio ao estacionamento (SPAS)

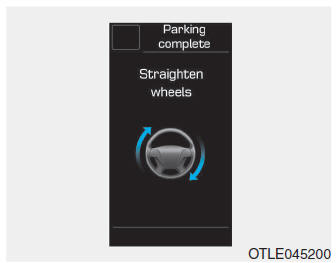

7. Conclusão do sistema inteligente de auxílio ao estacionamento

Conclua o estacionamento do seu veículo de acordo com as instruções visualizadas no ecrã LCD. Se necessário assuma o controlo manual do volante e complete o estacionamento do seu veículo.

NOTA

Durante o estacionamento mantenha o pé sobre o pedal do travão.

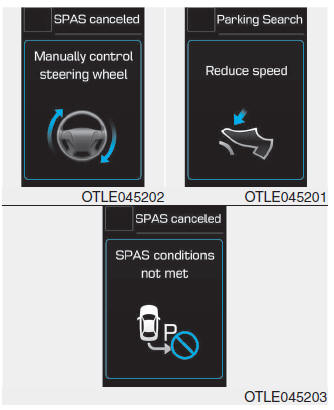

Instruções adicionais (mensagens)

Sistema inteligente de auxílio ao estacionamento (SPAS)

Quando o sistema inteligente de auxílio ao estacionamento está a funcionar, é possível que seja visualizada uma mensagem no ecrã independentemente da ordem de estacionamento.

As mensagens são apresentadas de acordo com as circunstâncias.

Quando estacionar o seu carro com recurso ao sistema inteligente de auxílio ao estacionamento, siga as instruções apresentadas.

NOTA

  • O sistema será cancelado nas situações a seguir indicadas.

    Estacione o seu carro manualmente.

    • Quando o ABS (sistema antibloqueio dos travões) é ativado
    • Quando o TCS (sistema de controlo da tração) / ESC (controlo eletrónico da estabilidade) está desligado
  • Se a velocidade do veículo for superior a 20 km/h (12 mph) enquanto procura um lugar para estacionar, surge a mensagem "Reduza a velocidade".
  • O sistema não será ativado se se verificarem as condições em baixo.
    • Se o TCS/ESC for desligado
