Chevrolet Trax - Manual de Instruções > Sistemas de detecção
de objectos
Sensores de estacionamento ultra-sónico
Os sensores de estacionamento facilitam o estacionamento, medindo a distância entre o veículo e obstáculos atrás e emitindo um sinal sonoro no habitáculo. É no entanto o condutor que continua totalmente responsável por estacionar.

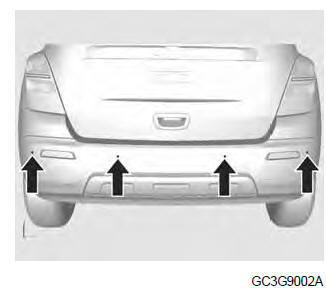

O sistema é constituído por quatro sensores de estacionamento a ultra-sons no pára-choques traseiro.
Nota As peças fixadas na zona de detecção provocam a anomalia do sistema.
Activação
Quando a marcha-atrás é engatada, o sistema é accionado automaticamente.
Um obstáculo é indicado por um sinal sonoro.
O intervalo entre os sinais sonoros diminui à medida que o veículo se aproxima do obstáculo. Quando a distância é inferior a 40 cm, o sinal sonoro torna-se contínuo.
| Atenção Em determinadas circunstâncias, objectos, vestuário ou superfícies reflectoras bem como fontes de ruído exteriores podem fazer com que o sistema não detecte obstáculos. |
Desactivação
Desactivado em avançar, Park ou se houver um erro.
O sistema pode não detectar o obstáculo quando o veículo é conduzido a mais de 10 km/h.
Avaria
No caso de uma avaria no sistema,
acende-se.
Além disso, se o sistema não funcionar
devido a condições temporárias,
tais como sensores cobertos por neve,
acende-se.
| Aviso
O sistema auxiliar de estacionamento
apenas deve ser considerado
enquanto função
suplementar. O condutor deve
verificar a vista traseira.
Os sons audíveis podem ser diferentes, consoante os objectos. Os sons audíveis podem não ser activados no caso de o sensor estar congelado ou manchado com sujidade ou lama. Não puxar ou riscar a superfície do sensor. Pois irá danificar certamente o revestimento. Existe a possibilidade de avaria do sistema auxiliar de estacionamento ao conduzir em superfícies irregulares, tais como madeira, estradas de gravilha, estradas em mau estado ou inclinações. O sistema auxiliar de estacionamento pode não reconhecer objectos pontiagudos, roupas grossas de Inverno ou outros materiais grossos e macios capazes de absorver a frequência. |
| Aviso
Quando receber outros sinais
ultrasónicos (som metálico ou ruídos
do ar dos travões de veículos
pesados comerciais), o sistema
auxiliar de estacionamento poderá
não funcionar correctamente.
Limpar os sensores sujos com uma esponja macia e água limpa. É aconselhável continuar a observar os espelhos retrovisores ou a virar a cabeça para trás. Deve manter as precauções normais quando efectuar a marcha-atrás. Não pressionar ou bater nos sensores batendo neles com a pistola de água sob pressão durante a lavagem ou os sensores poderão ficar danificados. |
| Aviso
A parte superior do veículo pode
sofrer uma colisão antes do funcionamento
dos sensores, pelo que
se deve verificar a manobra com
os espelhos retrovisores exteriores
ou rodando a cabeça durante o
estacionamento.
O sistema auxiliar de estacionamento funciona correctamente em superfícies planas verticais. |
Câmara traseira (RVC)
O sistema de RVC está concebido para ajudar o condutor durante manobras de marcha-atrás, apresentando uma vista da área atrás do veículo. Quando a chave se encontra na posição ON/START e o condutor engatar R (Marcha-atrás) a imagem de vídeo aparece automaticamente no Visor do Módulo LCD.
Assim que o condutor saia de R (Marcha-atrás), a imagem vídeo desaparece automaticamente do Visor do Módulo LCD.
| Atenção O sistema da Câmara Traseira (RVC) não substitui visão do condutor. O RVC não:
Não recuar com o veículo olhando apenas para ao ecrã da RVC ou usar o ecrã em manobras de marcha- atrás mais prolongadas ou a maior velocidade ou onde possa haver trânsito cruzado. As distâncias através do ecrã são diferentes das distâncias reais. |
| Atenção Se não tiver o devido cuidado antes de fazer marcha-atrás, pode bater num veículo, criança, peão, ciclista ou animal de estimação tendo como resultado danos, ferimentos ou perda de vida. Embora o veículo esteja equipado com o sistema de RVC, verificar sempre cuidadosamente antes de recuar olhando para trás e em volta do veículo. |
Ligar a visão traseira Sistema da Câmara Desligado ou Ligado quando a chave está na posição ON/START e o condutor engata R (Marcha-atrás), a imagem de vídeo aparece quando o botão CAM é pressionado no sistema de informação e lazer.

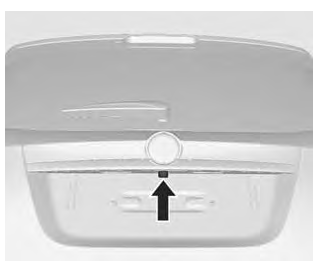

Localização da câmara traseira
A câmara encontra-se na traseira do veículo.
A área apresentada pela câmara é limitada e não apresenta objectos próximos de qualquer dos cantos ou por baixo do pára-choques. A área apresentada pode variar dependendo da orientação do veículo ou condições da estrada. A distância da imagem que aparece no visor é diferente da distância real.
Quando o sistema parece não estar a funcionar correctamente O sistema RVC pode não funcionar correctamente ou apresentar uma imagem nítida se:
- A RVC estiver desligada.
- Estiver escuro.
- O sol ou os feixes de faróis incidirem directamente na objectiva da câmara.
- O gelo, a neve, a lama ou qualquer outra coisa acumula-se na lente da câmara. Limpar a lente, enxaguá-la com água e secá-la com um pano macio.
- Um acidente tiver danificado a traseira do veículo. A posição e o ângulo de montagem da câmara podem ser alterados ou a câmara pode ser afectada. Assegurar-se que a câmara e a respectiva posição e ângulo de montagem são verificados no seu concessionário.
- Há alterações da temperatura extremas.
