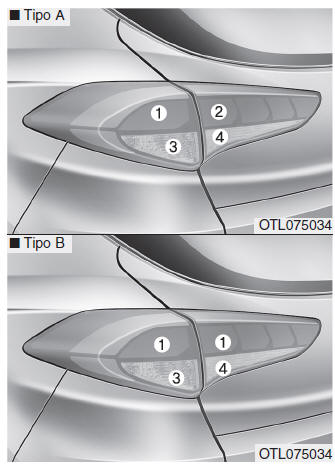

Hyundai Tucson (2016) - Manual de Instruções > Substituição das lâmpadas
dos farolins traseiros
- Luz de travagem
- Lâmpada tampa traseira
- Lâmpada do pisca traseiro
- Lâmpada back-up
Luz exterior

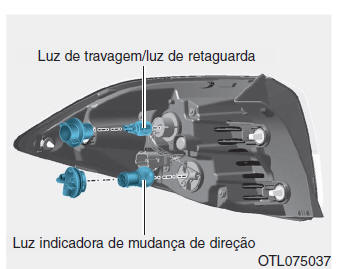

Luz de travagem / luz de retaguarda e luz indicadora de mudança de direção
1. Desligue o motor.
2. Abra a mala.

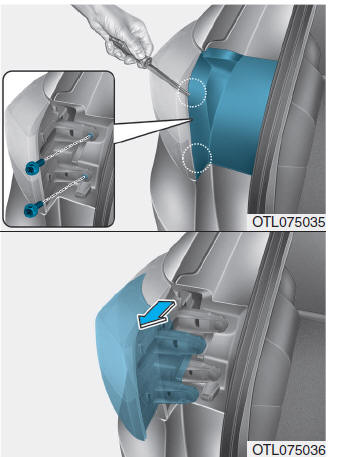

3. Desaperte os parafusos de fixação do conjunto da luz com uma chave de fendas Phillips.
4. Retire o conjunto do combinado de luzes traseiras da carroçaria do veículo.
5. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio, até as patilhas do suporte ficarem alinhadas com as ranhuras do conjunto.
6. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.
7. Coloque uma nova lâmpada inserindoa no suporte e rodando-a até encaixar.
8. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo.
Carregue no suporte para dentro do conjunto e rode o primeiro no sentido dos ponteiros do relógio.
9. Reinstale o conjunto na luz na carroçaria do veículo.
Luz de travagem/luz de retaguarda (tipo LED)
Se a luz LED de travagem e de retaguarda não funcionar, dirija-se a um concessionário HYUNDAI para resolver o problema.
Luzes de habitáculo

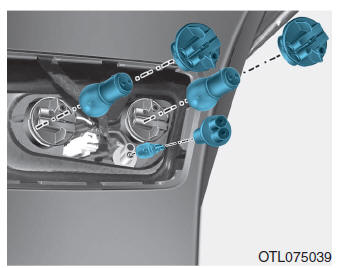

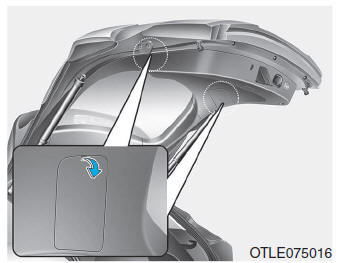

Lâmpada tampa traseira/ lâmpada back-up
1. Desligue o motor.
2. Abra a mala.
3. Desaperte o parafuso de fixação da cobertura da tampa da mala e depois retire a cobertura.
4. Retirar o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio até as respectivas patilhas ficarem alinhadas com as ranhuras do conjunto.
5. Desmontar a lâmpada.
6. Montar a nova lâmpada.
7. Instalar o casquilho no conjunto do farol alinhando as patilhas do casquilho com as ranhuras e rodar no sentido dos ponteiros do relógio.
8. Reinstalar o conjunto do farol na carroçaria do veículo.
Luz de travagem/luz de retaguarda (tipo LED)
Se a luz LED de travagem e de retaguarda não funcionar, dirija-se a um concessionário HYUNDAI para resolver o problema.
Luz de Nevoeiro Traseiro (se equipado)
1.Retirar o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio até as respectivas patilhas ficarem alinhadas com as ranhuras do conjunto.
2. Retire a lâmpada do suporte pressionando-a para dentro e rodando-a no sentido contrário ao dos ponteiros do relógios até as respectivas patilhas ficarem alinhadas com as ranhuras do suporte. Desmontar a lâmpada.
3. Introduzir uma nova lâmpada no casquilho.
4.Volte a instalar o conjunto ótico na carroçaria do veículo.

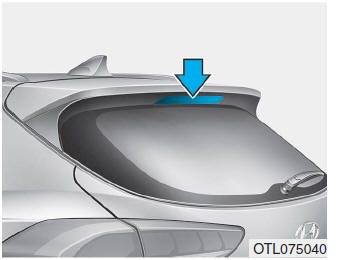

Substituir a lâmpada do stop elevada
Se a luz de travagem em posição elevada não funcionar, recomendamos que contacte um concessionário HYUNDAI.

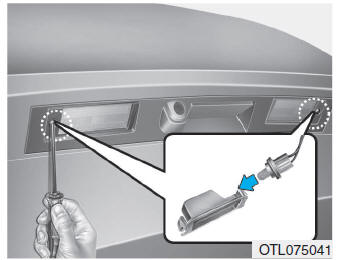

Substituição da lâmpada da luz da chapa de matrícula
1. Desaperte os parafusos de fixação da lente com uma chave de parafusos.
2. Retire a lente.
3. Retire a lâmpada puxando-a simplesmente para fora.
4. Coloque uma lâmpada nova.
5. Torne a colocar a lente apertando os parafusos de fixação.
Substituição das luzes interiores

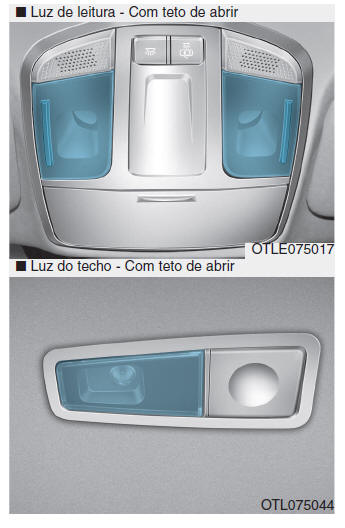

Luz de leitura de mapas e luz de habitáculo
Se a luz LED não funcionar, dirija-se a um concessionário HYUNDAI para resolver o problema.

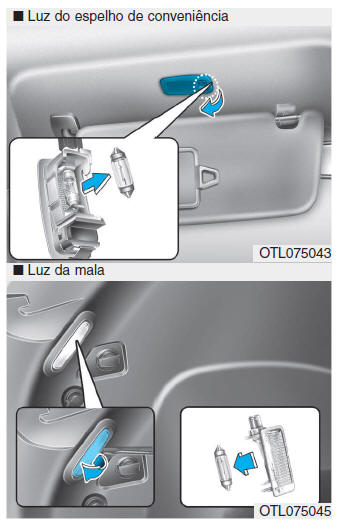

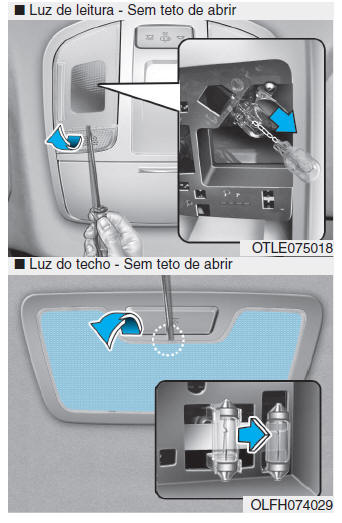

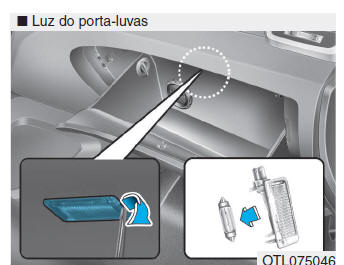

Luzes de leitura de mapas, de habitáculo, do espelho de conveniência, da mala e do porta-luvas
1. Com uma chave de fendas de ponta chata, desencaixe com cuidado a lente da caixa da luz interior.
2. Retire a lâmpada puxando-o a direito para fora.
3. Instale uma nova lâmpada no suporte.
4. Alinhe as patilhas da lente com os cortes da caixa da luz interior e encaixe a lente.
NOTA
Tenha cuidado para não sujar nem danificar a lente, a patilha da lente e a caixa de plástico.
