Hyundai Tucson (2016) - Manual de Instruções > Alinhamento dos faróis e luzes dianteiras
de nevoeiro (para a Europa)
Alinhamento dos faróis
1. Encha os pneus até alcançar a pressão especificada e retire todas as cargas do veículo, exceto o condutor, o pneu sobresselente e as ferramentas.
2.O veículo deverá estar estacionado numa superfície plana.

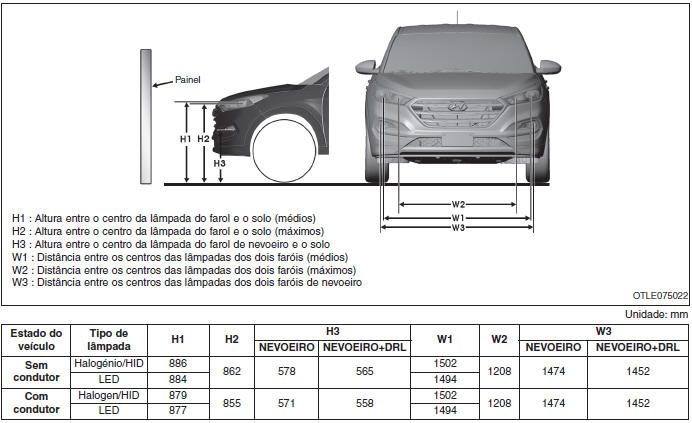

3. Desenhe no painel duas linhas verticais (cada uma delas passando pelo centro de cada uma das lâmpadas dos faróis) e uma linha horizontal (atravessando o centro das lâmpadas dos faróis).
4. Com os faróis e a bateria em funcionamento normal, faça incidir o feixe dos faróis sobre o painel de modo a que a porção mais luminosa incida sobre as linhas verticais e horizontal.

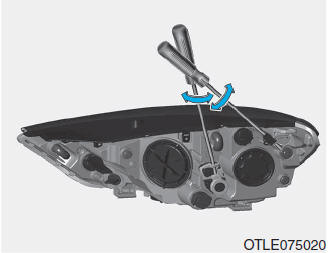

5. Para apontar o feixe das luzes de médios para a esquerda ou para a direita, rode o afinador no sentido dos ponteiros do relógio ou no sentido contrário. Para apontar o feixe das luzes de médios para cima ou para baixo, rode o afinador no sentido dos ponteiros do relógio ou no sentido contrário.
Para apontar o feixe das luzes de máximos para cima ou para baixo, rode o afinador no sentido dos ponteiros do relógio ou no sentido contrário.
Alinhamento dos faróis de nevoeiro
Os faróis de nevoeiro podem ser regulados da mesma forma que os faróis principais.
Com os faróis de nevoeiro e bateria em funcionamento normal, faça incidir o feixe dos faróis de nevoeiro sobre o painel.

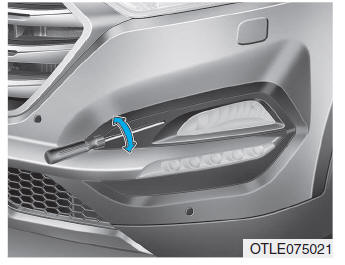

Para apontar o feixe dos faróis de nevoeiro para cima ou para baixo, rode o afinador no sentido dos ponteiros do relógio ou no sentido contrário.
Ponto de regulação

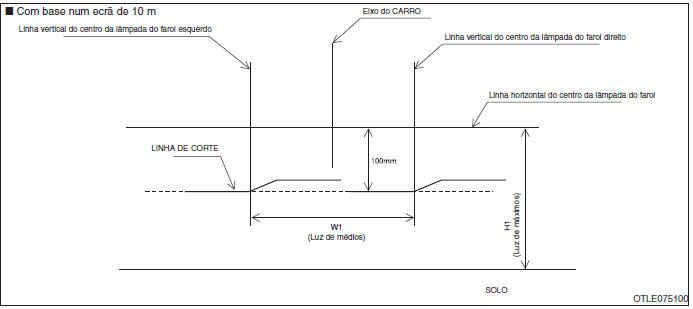

Farol de médios (lado ESQ)
1. Ligue os médios sem o condutor a bordo.
2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.
3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.
4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições.

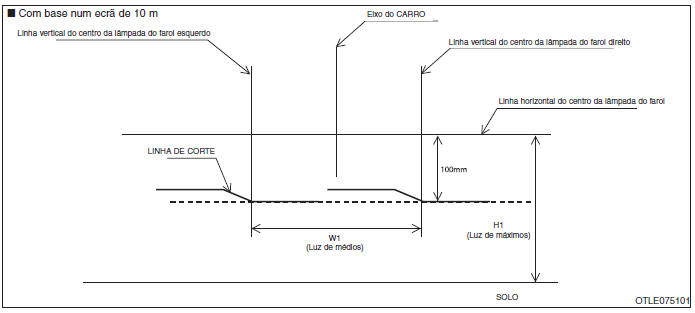

Farol de médios (lado DIR)
1. Ligue os médios sem o condutor a bordo.
2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.
3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.
4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições

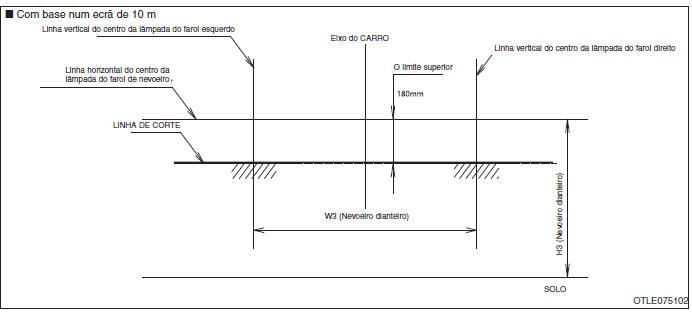

Farol de nevoeiro
1. Ligar o farol de nevoeiro dianteiro com o condutor sentado no veículo.
2. A linha de recorte deve ser projectada dentro do alcance permissível (zona sombreada)
