Fiat 500X - Manual de Instruções > Substituição dos fusíveis

GENERALIDADES

Os fusíveis protegem o sistema elétrico intervindo em caso de avaria ou intervenção imprópria no sistema.

Pinça de extracção dos fusíveis

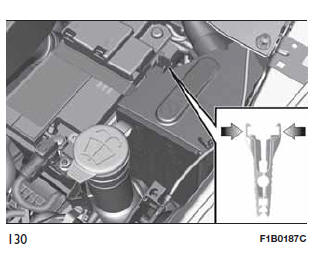

Para substituir um fusível, utilizar a pinça engatada lateralmente na tampa da centralina dos fusíveis do vão do motor (consultar fig. 130 ).

A pinça possui duas extremidades diferentes e devidamente estudadas para a remoção dos diversos tipos de fusíveis presentes no veículo: Para extrair a pinça, segurá-la pelas aletas superiores, pressioná-la e retirá-la para cima. Uma vez utilizada, para repor a pinça correctamente na respectiva sede, segurá-la pelas aletas superiores, pressioná-la e retirá-la até oucir o estalido de engate efectivo.

Pinça de extracção dos fusíveis

ACESSO AOS FUSÍVEIS

Os fusíveis estão agrupados nas centralinas localizadas no vão do motor, por baixo do quadro de instrumentos e no interior da bagageira.

CENTRALINA DO VÃO DO MOTOR

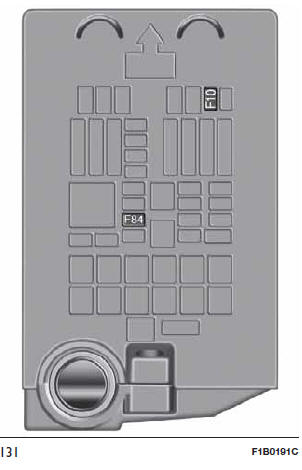

A centralina está situada ao lado da bateria fig. 131.

CENTRALINA DO VÃO DO MOTOR

Para aceder aos fusíveis, proceder do seguinte modo:

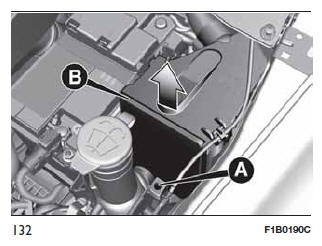

  • utilizando a chave de fendas fornecida, carregar a fundo no parafuso A fig. 132;
  • ao mesmo tempo, rodar lentamente o parafuso no sentido contrário ao dos ponteiros do relógio até encontrar resistência (não forçar para além do limite);
  • aliviar lentamente o parafuso;
  • a abertura efectiva é assinalada pela saída de toda a cabeça do parafuso da respectiva sede;
  • remover a tampa B, fazendo-a deslizar para cima nas guias laterais, como indicado na figura.

CENTRALINA DO VÃO DO MOTOR

A numeração que identifica o componente eléctrico correspondente a cada fusível é visível na tampa.

Uma vez substituído o fusível, proceder do seguinte modo:

  • reinserir correctamente a tampa B nas guias laterais da caixa;
  • fazê-lo deslizar completamente de cima para baixo;
  • utilizando a chave de fendas fornecida, carregar a fundo no parafuso A;
  • ao mesmo tempo, rodar lentamente o parafuso no sentido dos ponteiros do relógio até encontrar resistência (não forçar para além do limite);
  • aliviar lentamente o parafuso;
  • o fecho efectivo é assinalado pela fixação, na respectiva sede, de toda a cabeça do parafuso.

CENTRALINA DO PAINEL DE INSTRUMENTOS

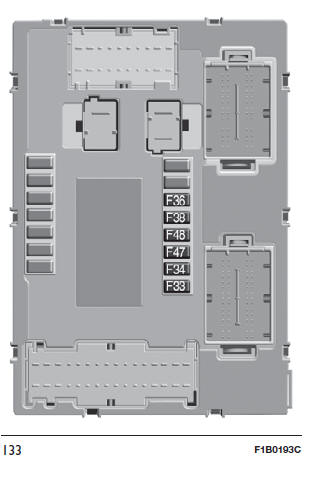

A centralina fig. 133 está situada no lado esquerdo da coluna de direcção e os fusíveis são livremente acessíveis pela parte inferior do tablier.

Para a substituição dos fusíveis, dirigir-se à Rede de Assistência Fiat.

CENTRALINA DO PAINEL DE INSTRUMENTOS

CENTRALINAS DA BAGAGEIRA

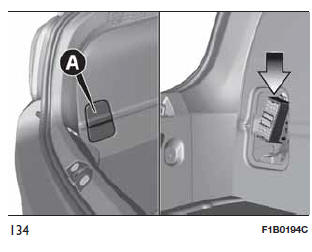

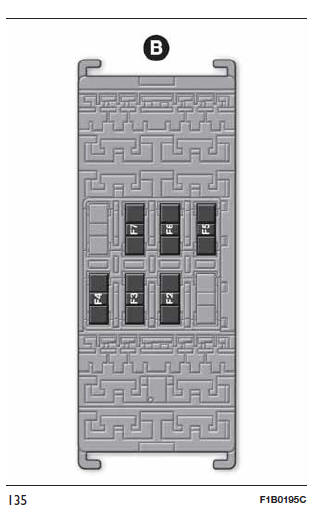

Abrir a tampa de inspeção A fig. 134 e aceder aos fusíveis da centralina B fig. 135.

CENTRALINAS DA BAGAGEIRA

CENTRALINAS DA BAGAGEIRA

CENTRALINA DO VÃO DO MOTOR

CENTRALINA DO VÃO DO MOTOR

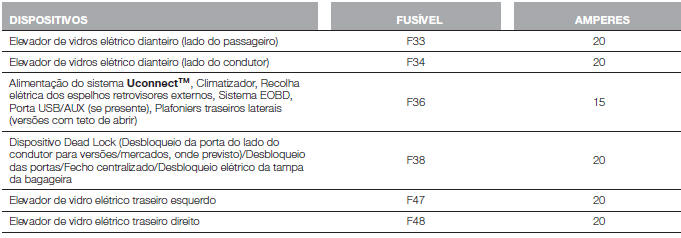

CENTRALINA DO PAINEL DE INSTRUMENTOS

CENTRALINA DO PAINEL DE INSTRUMENTOS

CENTRALINAS DA BAGAGEIRA

NOTA A configuração da centralina da bagageira pode variar em função dos equipamentos presentes no veículo.

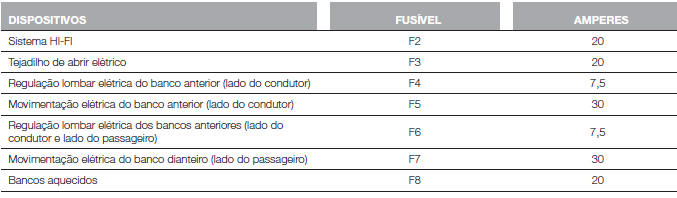

Centralina porta-fusíveis B

Centralina porta-fusíveis B

AVISO

Caso o fusível se funda, dirigir-se à Rede de Assistência Fiat.

Não substituir, em caso algum, um fusível por outro com uma amperagem superior; PERIGO DE INCÊNDIO Se um fusível NÃO indicado nesta e na página anterior intervier, dirigir-se à Rede de Assistência Fiat.

Antes de substituir um fusível, certificar-se de que se colocou o dispositivo de arranque em STOP, se retirou a chave, se mecânica, e que se desligou e/ou desengatou todos os acessórios.

ATENÇÃO

Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.

Se for necessário efectuar uma lavagem do vão do motor, ter cuidado para não insistir directamente com um jacto de água na centralina dos fusíveis e no motor do limpa para-brisas.
