Fiat 500X - Manual de Instruções > Tejadilho de abrir elétrico
O tejadilho de abrir elétrico é composto por dois painéis de vidro, dos quais o anterior é móvel e o posterior é fixo, e está equipado com duas cortinas de movimentação manual.
O funcionamento do teto só é permitido com o dispositivo de arranque na posição MAR.
ABERTURA

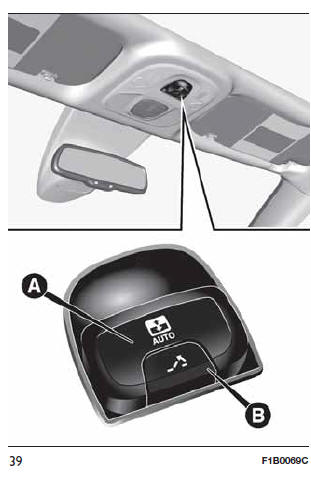

Premindo o botão A fig. 39: o tecto abrir-se-á completamente.
A movimentação automática pode ser interrompida em qualquer posição premindo novamente o botão A.
FECHO
Puxar o botão A fig. 39: o tejadilho fecha-se completamente.
A movimentação automática pode ser interrompida em qualquer posição premindo novamente o botão A.
ABERTURA DE COMPASSO
Para colocar o tecto na posição "de compasso", premir e soltar o botão B fig. 39.
Este tipo de abertura pode ser activada independentemente da posição do tecto de abrir. Caso se parta com tecto na posição fechada, a pressão da tecla provoca a abertura automática de compasso. Caso o tecto já tenha aberto, é necessário manter premido o botão até ao posicionamento do tecto na posição de abertura de compasso.
Durante a movimentação automática do tecto, uma posterior pressão no botão B interrompe o movimento do tecto.
MOVIMENTAÇÃO DA CORTINA DE PROTECÇÃO DO SOL
A cortina é de accionamento manual: é possível pará-la em qualquer posição.
DISPOSITIVO ANTI-ENTALAMENTO
O tecto de abrir está equipado com um sistema de segurança antientalamento capaz de reconhecer a eventual presença de um obstáculo durante o movimento de fecho do vidro; quando se verifica esta situação, o sistema interrompe e inverte imediatamente o curso do vidro.
MANOBRA DE EMERGÊNCIA
Em caso de não funcionamento dos botões de comando, o tecto de abrir pode ser manobrado manualmente operando como descrito a seguir:

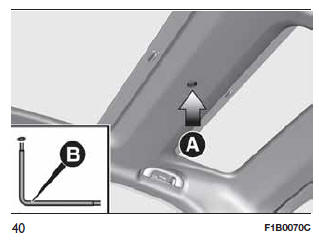

- remover o tampão de protecção A fig. 40 localizado no revestimento interno;
- pegar na chave philips B fornecida;
- introduzir a chave philips B fornecida na sede A;
- rodar a chave philips B: no sentido dos ponteiros do relógio para abrir o tecto, ou no sentido contrário para fechá-lo.
PROCEDIMENTO DE INICIALIZAÇÃO
A seguir ao eventual comportamento anómalo do tecto ou a seguir a uma manobra de emergência (consultar o parágrafo anterior), é necessário inicializar novamente o funcionamento automático do tecto de abrir.
Proceder do seguinte modo:
- premir o botão A fig. 39 para colocar o tecto na posição de fecho completo;
- colocar o dispositivo de ignição na posição STOP e aguardar pelo menos 10 segundos;
- deslocar o dispositivo de arranque para a posição MAR;
- premir o botão A e mantê-lo premido durante pelo menos 10 segundos, decorridos os quais se deverá sentir a paragem mecânica do motor eléctrico do tecto;
- dentro de 5 segundos, premir e manter premido o botão A: o tecto efectua um ciclo completo de abertura e fecho automático (para assinalar que o procedimento de inicialização teve sucesso. Se este não se acender, é necessário repetir o procedimento desde o início.
AVISO
Ao sair do veículo, retirar sempre a chave (onde presente) do dispositivo de arranque para evitar que o teto de abrir, acionado involuntariamente, constitua um perigo para quem permanece a bordo: o uso inadequado do teto pode ser perigoso. Antes e durante o seu acionamento, certificar-se sempre de que os passageiros não estejam expostos a riscos de lesões provocadas quer diretamente pelo teto em movimento, quer por objetos pessoais arrastados ou danificados pelo mesmo.
ATENÇÃO
Na presença de porta-bagagens ou barras transversais, não abrir o teto de abrir. Além disso, não abrir o teto na presença de neve ou gelo: corre-se o risco de danificá-lo.
