Uconnect 7" HD Nav LIVE

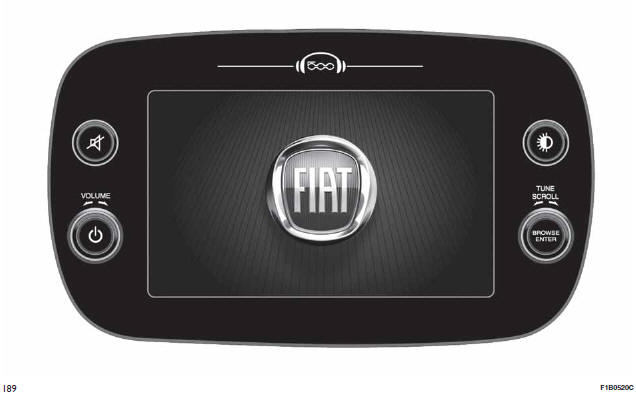

COMANDOS NO PAINEL FRONTAL

COMANDOS NO PAINEL FRONTAL

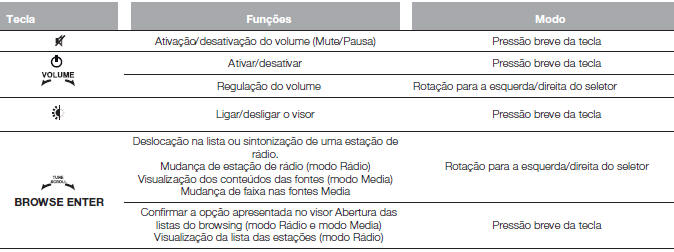

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL

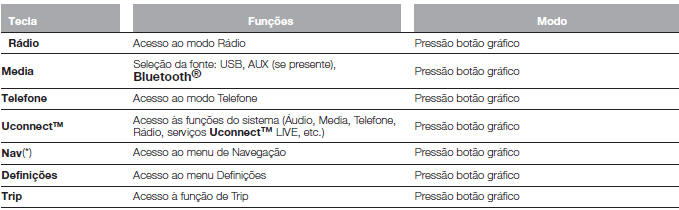

TABELA RECAPITULATIVA DOS BOTÕES GRÁFICOS NO VISOR

TABELA RECAPITULATIVA DOS BOTÕES GRÁFICOS NO VISOR

(*) Apenas versões Uconnect HD Nav LIVE

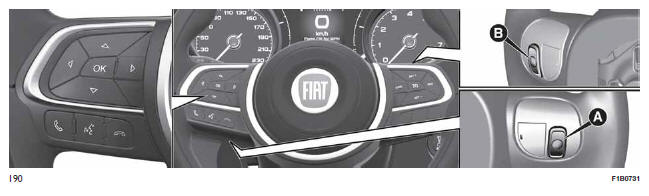

COMANDOS NO VOLANTE

No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das mesmas.

A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve ou prolongada), como indicado na tabela da página seguinte.

COMANDOS NO VOLANTE

TABELA RECAPITULATIVA DOS COMANDOS NO VOLANTE

Tecla	Interação
	Aceitação da chamada telefónica a receber Aceitação da segunda chamada recebida e colocação da chamada ativa em espera Apresentação, no visor do quadro de instrumentos, da lista das últimas 10 chamadas e dos números de telefone favoritos (apenas com browsing de chamadas ativo)
	Ativação do reconhecimento vocal Interrupção da mensagem de voz, de forma a começar um novo comando de voz Interrupção do reconhecimento de voz Pressão longa: ativação da funcionalidade Siri, Apple CarPlay e Android Auto
	Recusa da chamada telefónica recebida Conclusão da chamada telefónica em curso Saída da visualização, no visor do quadro de instrumentos das últimas chamadas (apenas com browsing de chamadas ativo) (para versões/mercados, onde previsto)
	Pressão breve (modo Telefone): seleção, no visor do quadro de instrumentos, das últimas chamadas/SMS (apenas com browsing de chamadas ativo)

COMANDOS POSICIONADOS ATRÁS DO VOLANTE

Tecla	Interação
Tecla A (lado esquerdo, atrás do volante)
Tecla superior	Pressão breve da tecla: pesquisa da estação de rádio seguinte ou seleção da faixa seguinte USB. Pressão prolongada da tecla: procura das frequências superiores até à libertação/avanço rápido da faixa USB.
Tecla central	Cada vez que se prime a tecla avança-se entre as fontes AM, FM, USB e AUX (se presente). Apenas as fontes disponíveis serão selecionadas.
Tecla inferior	Pressão breve da tecla: pesquisa da estação de rádio anterior ou seleção da faixa seguinte USB. Pressão prolongada da tecla: procura das frequências inferiores até à libertação/avanço rápido da faixa USB e SD (onde presente).
Tecla B (lado direito, atrás do volante)
Tecla superior	Aumento do volume Pressão breve da tecla: aumento individual do volume. Pressão prolongada da tecla: aumento rápido do volume.
Tecla central	Ativação/desativação da função Mute
Tecla inferior	Redução do volume Pressão breve da tecla: diminuição individual do volume. Pressão prolongada da tecla: diminuição rápida do volume.

LIGAR / DESLIGAR O SISTEMA

O sistema liga-se/desliga-se premindo o botão/seletor .

Rodar a tecla/seletor para a direita para aumentar o volume ou para a esquerda para o diminuir. O comando de regulação eletrónica do volume roda continuamente (360º) em ambas as direções, sem posições de paragem.

FUNCIONALIDADE ECRÃ TÁTIL

O sistema utiliza a funcionalidade "touch screen": para interagir com as várias funções, premir os "botões gráficos" apresentados no visor.

Confirmação de uma seleção: premir o botão gráfico "OK".

Regresso ao ecrã anterior: premir o botão gráfico (Cancelar) ou, com base no ecrã ativo, /Concluído.

MODALIDADE RÁDIO

Uma vez selecionada a estação de rádio desejada, no visor serão exibidas as seguintes informações.

Na parte superior: apresentação da lista de estações de rádio memorizadas (preset); é evidenciada a estação atualmente em escuta.

Na parte central: apresentação do nome da estação de rádio que se está a ouvir.

Na parte lateral esquerda: apresentação dos botões gráficos "AM", "FM", "DAB" (para versões/mercados onde previsto) para a seleção da banda de frequência desejada (o botão gráfico relativo à banda selecionada é evidenciado).

Na parte lateral direita: apresentação dos seguintes botões gráficos:

"Info": informações adicionais sobre a fonte em escuta;
"Mapa": apresentação do mapa de navegação (apenas para versões com Uconnect 7" HD Nav LIVE).

Na parte inferior: apresentação dos seguintes botões gráficos:

"Procurar": lista das estações de rádio disponíveis;
seleção da estação de rádio anterior/seguinte;
"Sintoniz." : sintonização manual da estação de rádio;
"Áudio": acesso ao ecrã "Definições Áudio".

Menu Áudio

Para aceder ao menu "Áudio", premir o botão gráfico "Áudio" situado na parte inferior do visor.

Através do menu "Áudio" é possível efetuar as seguintes regulações:

"Balance & Fader" (regulação do balanço direito/esquerdo e dianteiro/traseiro do som)
"Equalizador" (para versões/ mercados, onde previsto)
"Ajuste volume com a velocidade" (controlo automático do volume em função da velocidade)
"Loudness" (para versões/mercados, onde previsto);
"Compensação vol. AUX" (apenas ativo na presença de um dispositivo AUX inserido) (se presente)
"Execução automática"
"Rádio Auto. Ligado"

MODO MEDIA

Premir o botão gráfico "Media" para selecionar a fonte áudio desejada entre as disponíveis: USB, Bluetooth e AUX (se presente).

ATENÇÃO A utilização de aplicações presentes nos dispositivos portáteis pode não ser compatível com o sistema Uconnect.

Uma vez selecionada o modo Média surgem no visor as informações seguintes: Na parte superior: apresentação das informações relativas à faixa em execução e dos seguintes botões gráficos:

"Repetir": repetição da faixa em execução
"Aleatório": reprodução casual das faixas
Avanço da faixa e duração

Na parte central: apresentação das informações relativas à faixa em execução.

Na parte lateral esquerda: apresentação dos seguintes botões gráficos:

Suporte ou fonte áudio selecionada
"Selecionar fonte": seleção da fonte áudio pretendida

Na parte lateral direita: apresentação dos seguintes botões gráficos:

"Info": informações adicionais sobre a faixa que está a ser ouvida
"Faixas": lista das faixas disponíveis
"Mapa": apresentação do mapa de navegação (apenas para versões com Uconnect 7" HD Nav LIVE)

Na parte inferior: apresentação das informações relativas à faixa em execução e dos seguintes botões gráficos:

"Bluetooth" (para a fonte áudio Bluetooth): apresenta a lista dos dispositivos
"Procurar" (para a fonte USB): abre a navegação
: seleção da faixa anterior/seguinte;
: pausa na faixa em execução
"Áudio": acesso ao ecrã "Definições Áudio"

Selecionar faixa

A função "Faixas" permite abrir uma janela com a lista das faixas em reprodução.

As possibilidades de seleção dependem do dispositivo ligado. Por exemplo, num dispositivo USB é possível, através da tecla/seletor TUNE SCROLL ou através dos botões gráficos e visualizar também a lista dos artistas, dos géneros musicais e dos álbuns presentes no dispositivo, conforme as informações registadas nas faixas.

No interior de cada lista, o botão gráfico "ABC" permite saltar para a letra desejada ao longo da lista.

NOTA! Este botão pode ser desativado por alguns dispositivos Apple.

NOTA! O botão TUNE SCROLL não permite qualquer operação num dispositivo AUX (se presente).

SUPORTE Bluetooth

O modo é ativado registando no sistema um dispositivo Bluetooth contendo faixas musicais.

REGISTO DE UM DISPOSITIVO ÁUDIO Bluetooth

Para registar um dispositivo áudio Bluetooth, proceder do seguinte modo:

ativar a funcionalidade Bluetooth no dispositivo;
premir o botão gráfico "Media" no visor;
premir o botão gráfico "Selecionar fonte";
escolher o suporte Média Bluetooth;
premir o botão gráfico "Adic.dispos.";
pesquisar Uconnect no dispositivo áudio Bluetooth (durante a fase de registo, no visor aparece um ecrã que indica o estado de avanço da operação);
quando o dispositivo áudio o pedir, introduzir o código PIN exibido no visor do sistema ou confirmar no dispositivo o PIN exibido;
quando o procedimento de registo tiver terminado com sucesso, no visor aparece um ecrã. Selecionando "Sim" à pergunta, o dispositivo áudio Bluetooth será registado como favorito (o dispositivo terá a prioridade sobre os outros que serão registados a seguir). Selecionando "Não", a prioridade é determinada com base na ordem em que foi ligado. O último dispositivo ligado terá a prioridade mais alta;
o registo de um dispositivo áudio também pode ser feito premindo o botão gráfico "Telefone" no visor e selecionando a opção "Definições" ou, a partir do menu "Definições", selecionando a opção "Telefone/ Bluetooth".

NOTA! Modificando o nome de dispositivo nas definições Bluetooth do telefone (onde previsto), no caso de ligação via USB, após conexão Bluetooth, é possível que o rádio mude a faixa em escuta. Após a atualização do software do telefone é aconselhável, para um funcionamento adequado, remover o telefone da lista de dispositivos associados ao rádio, apagar a anterior associação do sistema também da lista de dispositivos Bluetooth no telefone e fazer um novo registo.

ATENÇÃO Se se perder a ligação Bluetooth entre o telemóvel e o sistema, consultar o manual de instruções do telemóvel.

SUPORTE USB

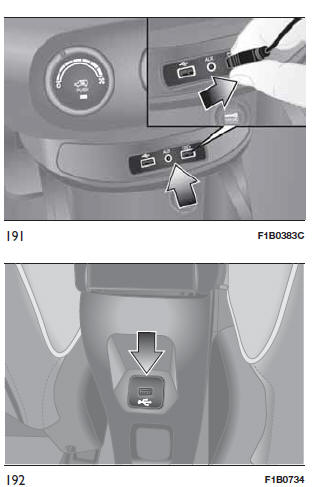

Para ativar o modo USB, inserir um dispositivo específico no interior da porta USB situada no túnel central fig. 191 ou, se presente, no interior da porta USB localizada na parte de trás da consola central fig. 192.

SUPORTE USB

ATENÇÃO Após a utilização da tomada de recarga USB, recomenda-se desligar o dispositivo (smartphone) extraindo sempre antes o cabo da tomada do veículo e nunca do dispositivo (exemplo em fig. 191 ).

Cabos pendurados ou extraídos incorretamente podem comprometer o funcionamento da recarga e/ou o estado da tomada USB.

Algumas pens USB podem não ser suportadas pelo sistema Uconnect: neste caso não ocorre a comutação automática do modo "Rádio" ao modo "Media".

Sempre que o dispositivo utilizado não seja reproduzido, verificar a compatibilidade selecionando o modo Media: no visor do sistema Uconnect é apresentada uma mensagem específica.

NOTA! As portas USB gerem a transmissão de dados de Pen Drive/smartphone etc. e o carregamento lento nem sempre é garantido, uma vez que depende do tipo e da marca do dispositivo externo.

Porta USB para recarga (se presente)

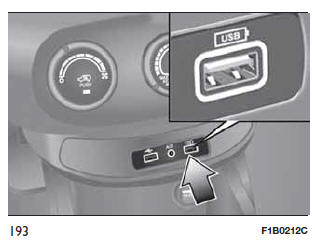

Em algumas versões, no túnel central fig. 193 encontra-se uma porta USB para a recarga.

Introduzindo um dispositivo USB com o sistema ligado, este começa a reproduzir as faixas presentes no dispositivo se a função de "Reprodução automática";" no menu "Áudio" estiver definida para "ON".

Porta USB para recarga (se presente)

SUPORTE AUX (se presente)

Para ativar o modo AUX, introduzir um dispositivo adequado no interior da porta AUX presente no veículo.

Inserindo um dispositivo com tomada de saída AUX, o sistema começa a reproduzir a fonte AUX ligada caso a mesma já esteja em reprodução.

Regular o volume através do botão/seletor no painel frontal ou através do comando de regulação do volume do dispositivo ligado.

A função "Compensação volume AUX" só é selecionável nas definições "Áudio" quando a fonte AUX está ativa.

AVISOS

As funções do dispositivo ligado à tomada AUX são geridas diretamente pelo próprio dispositivo: não é, portanto, possível mudar de faixa/pasta/playlist ou controlar o início/fim/pausa da reprodução através dos comandos presentes no painel frontal ou através dos comandos no volante.

Para evitar possíveis silvos nos altifalantes, não deixar o cabo do leitor ligado à porta USB depois de desligar.
