Citroën C4 Cactus - Manual de Instruções > Roda sobresselente

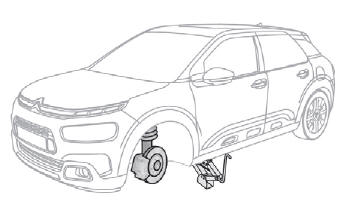

Instruções para a substituição de uma roda danificada pela roda sobresselente, utilizando as ferramentas fornecidas com o veículo.

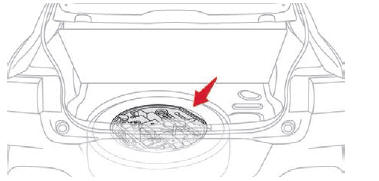

Acesso às ferramentas
As ferramentas encontram-se sob o piso da mala.
Para aceder, retire o tapete da mala.

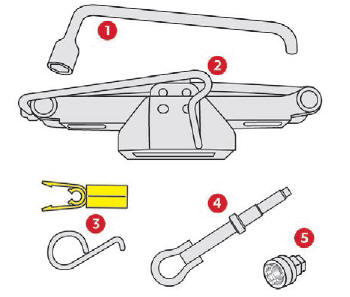

Lista de ferramentas
- Chave de rodas.
- Macaco com manivela integrada.
Usado para elevar o veículo.
- Ferramenta de desmontagem de tampas
dos parafusos das rodas.
Permite remover as tampas dos parafusos das jantes de liga leve ou a tampa de parafusos central (consoante a versão).
- Argola de reboque amovível.
- Porca para parafusos antirroubo
(situada no porta-luvas ou na caixa
de ferramentas) (consoante o país de
comercialização).
Permite a adaptação da chave de rodas aos parafusos especiais "antirroubo".
Para mais informações sobre o Reboque, consulte a secção correspondente.
Não as utilize para outros fins.
Não utilize um macaco diferente do fornecido com este veículo.
Se o veículo não estiver equipado com o seu macaco de origem, contacte um revendedor CITROËN ou uma oficina qualificada para obter o macaco correto.
O macaco cumpre a regulamentação europeia, conforme definido pela Diretiva de Máquinas 2006/42/CE.
O macaco não necessita de qualquer manutenção.
Acesso à roda sobresselente
A roda sobresselente está instalada na mala sob o piso.
Conforme o motor, a roda sobressalente pode ser roda standard ou de utilização temporária.

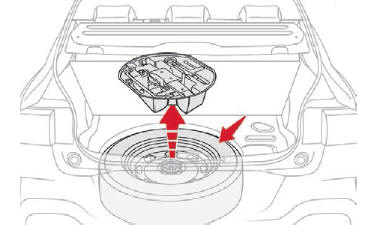

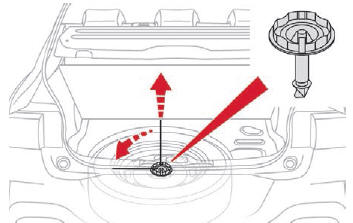

Retirar a roda
- Desprenda e retire a caixa de arrumação das ferramentas.
- Solte a porca central.
- Retire o dispositivo de fixação (porca e parafuso).
- Levante a roda sobresselente na sua direção pela parte de trás.
- Retire a roda da mala.

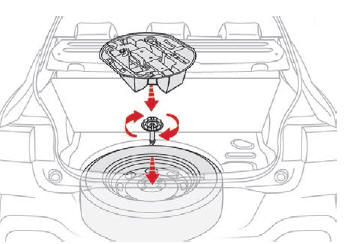

Colocar novamente a roda no lugar
- Volte a colocar a roda no seu alojamento.
- Solte a porca do parafuso algumas voltas.
- Coloque o dispositivo de fixação (porca e parafuso) no centro da roda.
- Aperte a porca central para fixar a roda corretamente.
- Prenda a caixa de arrumação das ferramentas.
Estacione o veículo de maneira a não perturbar o trânsito: o piso deve ser horizontal, estável e não escorregadio.
Se o seu veículo estiver equipado com uma caixa de velocidades manual, engrene a primeira velocidade e, em seguida, desligue a ignição de forma a bloquear as rodas.
Se o seu veículo estiver equipado com uma caixa de velocidades automática, desloque o seletor de velocidades para a posição P e, em seguida, desligue a ignição de forma a bloquear as rodas.
Se o seu veículo estiver equipado com uma caixa de velocidades pilotada, desloque o seletor de velocidades para a posição D e, em seguida, desligue a ignição de forma a bloquear as rodas.
Acione o travão de estacionamento e confira se a luz de aviso está acesa no painel de instrumentos.
Assegure-se de que os passageiros não se encontram no veículo e se mantêm num local em que seja possível garantir a sua segurança.
Certifique-se de que o macaco está bem posicionado num dos pontos previstos para a elevação do veículo.
A utilização indevida do macaco pode causar a queda do veículo.
Nunca permaneça por baixo de um veículo elevado apenas por um macaco. Utilize preguiças.
Ao voltar a montar a roda, depois de apertar os parafusos da roda, volte a montar o tampão da roda começando por alinhar a sua abertura com a válvula e depois empurrando-o com a palma da mão até encaixar a toda a volta do bordo.
Lista das operações

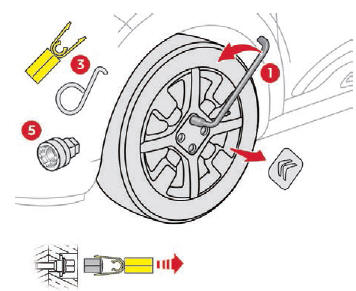

- Se o seu veículo tiver jantes de aço, retire o tampão da roda.
- Se o seu veículo tiver jantes de liga leve, retire as tampas dos parafusos com a ferramenta 3.

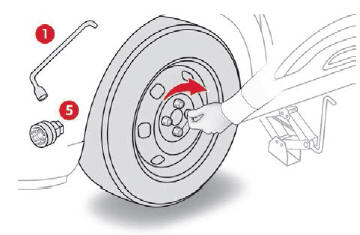

- Se o seu veículo tiver parafusos antirroubo das rodas, encaixe o casquilho do parafuso antirroubo 5 na chave de rodas 1 para desenroscar o parafuso antirroubo.
- Desaperte os outros parafusos unicamente com a chave de rodas 1.

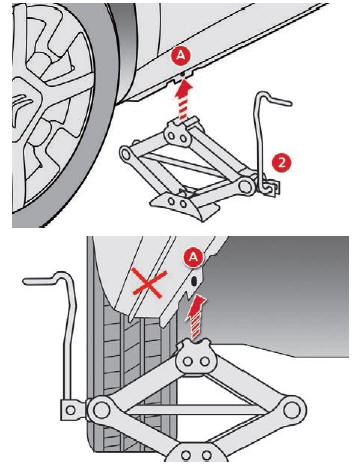

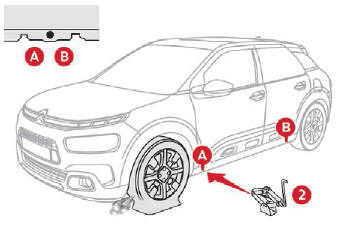

- Posicione a base do macaco 2 no solo e assegure-se de que esta se encontra diretamente por baixo do ponto de fixação dianteiro A ou traseiro B marcado na parte inferior da carroçaria (aquele que estiver mais próximo da roda a substituir).
- Eleve o macaco 2 até a cabeça encostar ao ponto A ou B, consoante o que estiver a ser usado; a área de apoio A ou B do veículo deve ficar bem inserida na parte central da cabeça do macaco.
- Eleve o veículo, até deixar um espaço suficiente entre a roda e o solo, para montar facilmente a roda sobresselente (não furada).

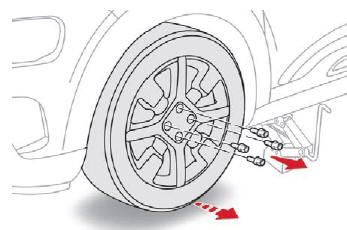

- Retire os parafusos e guarde-os num lugar limpo.
- Retire a roda.
A roda danificada pode ser arrumada sob o piso, no alojamento standard da roda sobresselente.
Para arrumar uma junta de liga, primeiro retire o tampão do cubo do centro da roda, de modo a poder colocar no lugar o elemento de aperto (porca e parafuso) No caso de uma roda sobresselente de tipo "economizador de espaço", a roda danificada não pode ser arrumada sob o piso. Deverá ser arrumada na mala; utilize uma cobertura para proteger o interior da mala.
Montagem da roda
Fixação da roda sobresselente economizadora de espaço
Se o seu veículo estiver equipado com jantes de liga de alumínio, é normal confirmar, aquando do aperto dos parafusos durante a montagem, que as anilhas não entram em contacto com a roda sobresselente ou de utilização temporária. A roda é fixada pelo apoio cónico de cada parafuso.
Ao circular com a roda sobresselente de utilização temporária, não ultrapasse a velocidade de 80 km/h.
Dirija-se rapidamente a um revendedor CITROËN ou a uma oficina qualificada para verificação do aperto dos parafusos e da pressão da roda sobresselente.
Solicite a verificação da roda furada.
Após diagnóstico, o técnico dir-lhe-á se o pneu pode ser reparado ou se deve ser substituído.
Lista de operações
- Instale a roda no cubo.
- Aperte os parafusos manualmente até ao limite.
- Se presente no seu veículo, efetue um pré-aperto do parafuso antirroubo com a chave de rodas 1 equipada com chave antirroubo 5.
- Efetue um pré-aperto dos outros parafusos apenas com a chave de rodas 1.

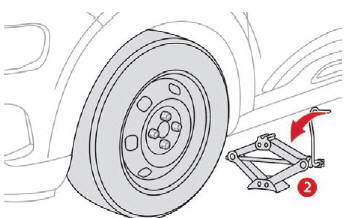

- Baixe totalmente o veículo.
- Dobre o macaco 2 e retire-o.

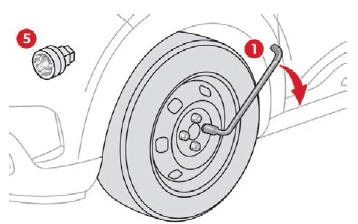

- Se presente no seu veículo, aperte o parafuso antirroubo com a chave de rodas 1 equipada com chave antirroubo 5.
- Aperte os outros parafusos apenas com a chave de rodas 1.
- Arrume as ferramentas na caixa.
