Citroën C4 Cactus - Manual de Instruções > Substituir uma lâmpada
- não os limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,
- utilize uma esponja e água com sabão ou um produto com um pH neutro,
- ao utilizar lavagem de alta pressão em sujidade persistente, não aponte a lança de maneira persistente para as luzes nem para os seus rebordos, para evitar deteriorar o respetivo verniz e a junta de estanqueidade.
- Não toque diretamente na lâmpada com os dedos: utilize um pano sem pelos.
É essencial utilizar apenas lâmpadas do tipo antiultravioletas (UV), para não danificar as luzes.
Substitua sempre uma lâmpada com defeito por uma lâmpada nova com as mesmas referências e caraterísticas.
Para a substituição deste tipo de lâmpadas, contacte um revendedor CITROËN ou uma oficina qualificada.

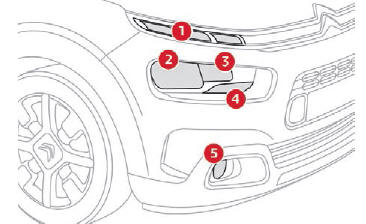

Luzes dianteiras
- Luzes diurnas/luzes de presença (LED).
- Luzes de cruzamento (H7).
- Luzes de estrada (H1).
- Indicadores de mudança de direção (PY21W).
- Luzes de nevoeiro (PS24W).
Luzes diurnas/luzes de presença (LED)
Para a substituição dos díodos eletroluminiscentes (LED), consulte a rede CITROËN ou uma oficina qualificada.

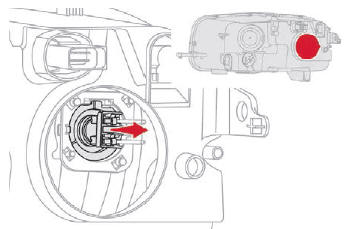

Luzes de cruzamento
- Retire a tampa de proteção, puxando a lingueta.
- Introduza o conector e o porta-lâmpadas e, em seguida, eleve o conjunto para cima para desencaixar.
- Retire o conjunto do conector e porta-lâmpadas.
- Desligue o conector da lâmpada.
- Retire a lâmpada e substitua-a.
Para montar novamente, execute as operações pela ordem inversa, virando para baixo a lingueta de posicionamento da lâmpada.

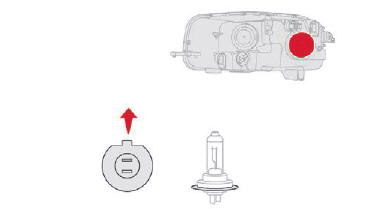

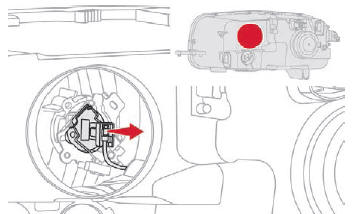

Luzes de estrada
- Retire a tampa de proteção, puxando a lingueta.
- Desligue o conector da lâmpada (não retire o conector de massa, situado por baixo).
- Pressione a mola e, em seguida, retire-a para o centro do veículo para libertar a lâmpada.
- Retire a lâmpada e substitua-a.
Para voltar a montar, efetue as operações pela ordem inversa.

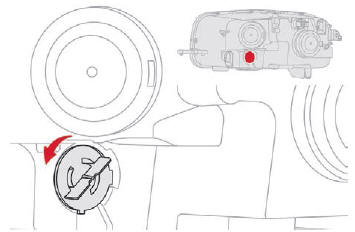

Indicadores de mudança de direção
- Rode o suporte da lâmpada um oitavo de volta para a esquerda e retire-o.
- Retire a lâmpada e substitua-a.
Para a montagem, efetuar as operações pela ordem inversa.

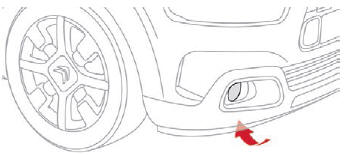

Luzes de nevoeiro
- Sob o para-choques dianteiro, desaparafuse os 3 parafusos de fixação do resguardo da cava da roda.
- Afaste o resguardo da cava da roda para aceder à luz de nevoeiro dianteira.
- Desligue o conector do porta-lâmpadas, pressionando a lingueta, situada na parte superior.

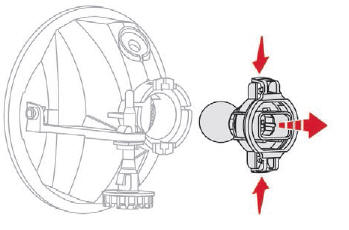

- Retire o porta-lâmpada pressionando os dois grampos (em cima e em baixo) com o dedo polegar e o indicador.
- Substitua o módulo (porta-lâmpadas e lâmpada).
Para voltar a montar, efetue estas operações pela ordem inversa.

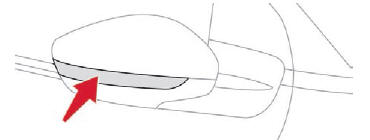

Luzes indicadoras de mudança de direção laterais integradas
Para a substituição deste tipo de lâmpada, consulte um revendedor CITROËN ou uma oficina qualificada.

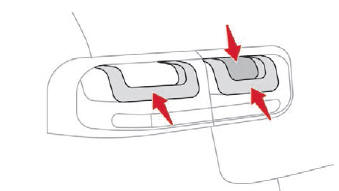

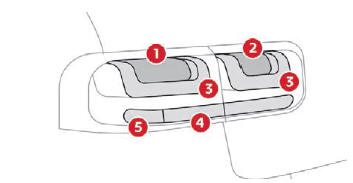

Luzes traseiras
- Luzes de stop (P21W).
- Luz(es) de nevoeiro (LED).
- Luzes de presença (LED).
- Luzes de marcha atrás (W16W).
- Luzes indicadoras de mudança de direção (PY21W).
Substituição das lâmpadas
Estas lâmpadas são substituídas a partir do interior da mala.
- Abra a mala.
- Retire o revestimento lateral para aceder aos casquilhos das lâmpadas.

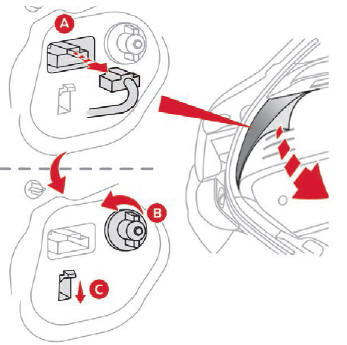

- Desligue o conector da luz A premindo o botão de desbloqueio (situado por baixo do conetor da luz do lado direito e por cima do conetor da luz do lado esquerdo).
- Desaperte a porca B e retire-a (certifique-se de que não cai para dentro do guarda-lamas).
- Pressione o grampo de fixação da luz C para baixo e retire para fora com cuidado.

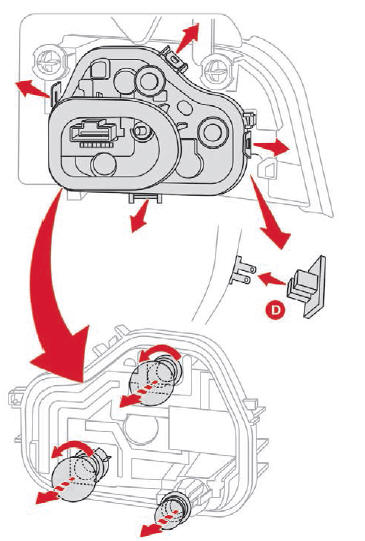

- Afaste as patilhas de manutenção do porta-lâmpadas e retire-o.
- Desligue o conetor da luz de presença D e retire o porta-lâmpadas.
- Substitua a lâmpada avariada:
- para a luz de marcha-atrás, puxe a lâmpada (inferior),
- nas outras lâmpadas, prima suavemente por cima e rode a lâmpada correspondente um quarto de volta no sentido contrário ao dos ponteiros do relógio.
Para voltar a montar, efetue estas operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias permanecendo no eixo do veículo.
Aperte sem forçar para garantir a estanqueidade, mas sem deteriorar a luz.
Luzes de presença de LED e luzes de nevoeiro (LED)
Para a substituição de LED, contacte um revendedor CITROËN ou uma oficina qualificada.

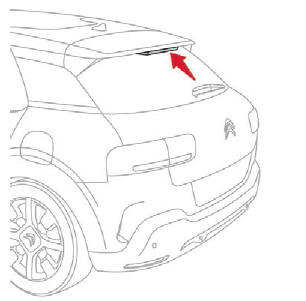

Terceira luz de travagem (LED)
Para a substituição dos díodos eletroluminiscentes (LED), consulte a rede CITROËN ou uma oficina qualificada.

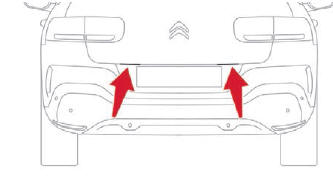

Luzes da chapa de matrícula (W5W)
- Insira uma chave de parafusos fina num dos entalhes no exterior da parte transparente.
- Empurre para o exterior para desencaixar.
- Retire a parte transparente.
- Substitua a lâmpada com defeito.
Para a montagem, pressione a parte transparente para a encaixar.
Iluminação interior

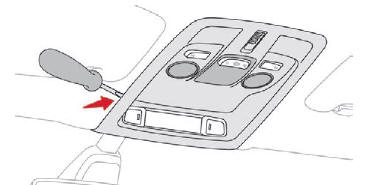

Luz de teto com lâmpadas (W5W)
- Com uma chave de parafusos de ponta plana pequena desencaixe o conjunto da consola que envolve a luz de cortesia.
- Retire a lâmpada com defeito e substitua-a.
- Volte a colocar a consola que envolve a luz de cortesia e fixe-a corretamente.
Luz de cortesia com LED
Para a substituição de LEDs, consulte um revendedor CITROËN ou uma oficina qualificada.

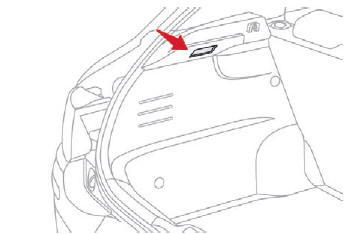

Mala (W5W)
- Desprenda a luz, pressionando a base pela parte traseira.
- Retire a lâmpada e substitua-a.
- Volte a colocar a lâmpada no seu devido lugar.
